Переключатель УП-5406
Переключатель УП-5406
предназначены для коммутации электрических цепей управления и автоматики, для ручного переключения полюсов многоскоростных асинхронных электродвигателей малой мощности, а также...
Подробности

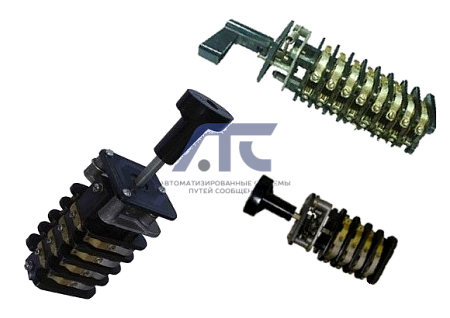

Переключатель УП-5406
предназначены для коммутации электрических цепей управления и автоматики, для ручного переключения полюсов многоскоростных асинхронных электродвигателей малой мощности, а также в качестве переключателей электроизмерительных приборов.Универсальные переключатели УП 5406 изготавливаются с числом секций - 6, с фиксацией или самовозвратом рукоятки в нулевое положение. Особую группу составляют переключатели с замком, у которых рукоятка может сниматься. Каждый тип переключателя имеет свои диаграммы замыкания.
Технические сведения
- Номинальный ток: 16 А;
- Номинальное напряжение: постоянного тока 440 В; переменного тока 380 В (частота 50/60 Гц);
- Износостойкость: механическая до 8 секций 1 000 000 циклов; механическая свыше 8 секций 630 000 циклов; коммутационная 200 000 циклов;
- Масса, не более: 3 кг.
Структура условного обозначения
Универсальный переключатель УП 5ХХХ Х ХХХ ХХ
- X - род защиты:
- 4 - водозащищенное исполнение - в оболочке.
- XX - число секций: 06 - 6.
- X - способ фиксации или самовозврата рукоятки.
- XXX - номер диаграммы замыкания контактов и монтажной схемы переключателя.
- XX - климатическое исполнение У, Т, ХЛ и категория размещения- 2,3 по ГОСТ 15150-69.
Способ фиксации или самовозврата
|
Способ фиксации или самовозврата |
Обозначение способа фиксации или самовозврата |
Фиксированное положение рукоятки, градусы |
|||||||
|---|---|---|---|---|---|---|---|---|---|
|
С самовозвратом в начальное положение |
А | -45--> | 0 | <--+45 | |||||
| Б | -- | 0 | <--+45 | ||||||
| В | -45--> | 0 | -- | ||||||
|
Фиксация на положениях через 90° |
Г | -- | -- | 0 | -- | +90 | |||
| Е | -90 | -- | 0 | -- | +90 | ||||
| Ж | -- | -45 | -- | +45 | -- | ||||
|
Фиксация на положениях через 45° |
И | -- | -- | -- | 0 | +45 | -- | -- | -- |
| К | -- | -- | -45 | 0 | -- | -- | -- | -- | |
| Л | -- | -90 | -45 | 0 | +45 | +90 | -- | -- | |
| М | -135 | -90 | -45 | 0 | +45 | +90 | +135 | -- | |
| Н | -135 | -90 | -45 | 0 | +45 | +90 | +135 | +180 | |
| С | -- | -- | -45 | 0 | +45 | -- | -- | -- | |
| Ф | -- | -90 | -45 | 0 | +45 | -- | -- | -- | |
| У | -- | -- | -45 | 0 | +45 | +90 | -- | -- | |
| Х | -- | -90 | -45 | 0 | +45 | +90 | +135 | -- | |
-
