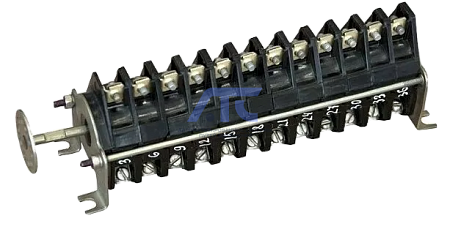

Блок-контакты КСАМ
Блок-контакты КСАМ
предназначено для коммутации вспомогательных электронных цепей с номинальным током 10А напряжением 220В и 5А напряжением 380В переменного тока частотой 50 Гц, 60 Гц и 1А напряжением 220В постоянного тока.Условия эксплуатации
Коммутирующее устройство предназначено для работы в следующих условиях:
- номинальные значения климатических факторов внешней среды по ГОСТ 15150-69 для климатического исполнения УХЛ и Т категории размещения 3.
Основные технические данные
| Параметр | Значение |
|---|---|
| Номинальное напряжение переменного тока частотой 50, 60 Гц, В | 220/380 |
| Номинальное напряжение постоянного тока, В | 220 |
| Номинальный ток при переменном напряжении 220/380В, А | 10/5 |
| Номинальный ток при постоянном напряжении, А | 1 |
| Значение максимально-доступной частоты, включений в час | 300 |
| Режим работ |
продолжительный, прерывисто-продолжительный |
| Степень защиты от прикосновения с токоведущими частями | IP00 |
| Коммутационная износостойкость, цикло ВО | 10 000 |
Зажимы выводов должны обеспечивать присоединение одного проводника, разделенного под штырь, сечением от 1,0 до 2,5 мм2.
Условное обозначение
КСА - буквенное обозначение вида устройства коммутирующего;
М - условное обозначение модернизации устройства;
II - условное обозначение номера серии;
XX - условное обозначение номинального тока;
X - условное обозначение вида крепления:
- 1 - двумя скобами;
- 2 - передней пластиной.
X - условное обозначение угла поворота вала: 1-90°; 2-120°;
X - условное обозначение наличия дополнительных устройств для соединения с приводом: дополнительные устройства отсутствуют (длинна выхода вала из корпуса 55 мм):
- 2 - диск;
- 3 - диск с рычагом длинной 69 мм;
- 4 - диск с рычагом длинной 123 мм;
XX - условное обозначение количества электрических цепей:
- 02 - 2 цепи;
- 04 - 4 цепи;
- 06 - 6 цепей;
- 08 - 8 цепей;
- 10 - 10 цепей;
- 12 - 12 цепей.
XXXX - условное обозначение климатического исполнения и категории размещения.
-
