Стенд для воспроизведения положения контактного рельса модели М-013

Стенд для воспроизведения положения контактного рельса модели М-013 , предназначен для воспроизведения возвышения рабочей поверхности головки контактного рельса над уровнем головок путевых рельсов и расстояния от внутренней грани ближайшего путевого рельса до внутренней грани контактного рельса.
Стенд используется при калибровке и техническом обслуживании средств измерений, предназначенных для измерений положения контактного рельса находящихся в эксплуатации.

Стенд используется при калибровке и техническом обслуживании средств измерений, предназначенных для измерений положения контактного рельса находящихся в эксплуатации.

Устройство и принцип работы

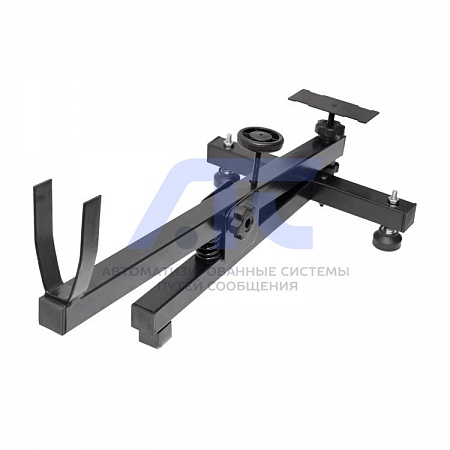

Стенд состоит из фундамента, на котором с помощью регулируемых опор установлены линейки и стойка, несущая траверсу. Линейки имитируют путевые рельсы, а траверса — контактный рельс.
Стойка состоит из основания, на котором установлена направляющая, по которой перемещается каретка. На каретке имеется консоль, по направляющим которой перемещается другая каретка с траверсой. Отсчеты вертикального и горизонтального положения траверсы осуществляются по шкалам с нониусами.
Наличие вертикальной и горизонтальной подвижек траверсы позволяет воспроизводить с высокой точностью высоты и удаления контактного рельса в области реальных значений этих параметров.

• Диапазон воспроизведения высоты подвески контактного рельса от поверхности катания от 140 до 180 мм.
• Диапазон воспроизведения расстояний от внутренней грани путевого рельса до внутренней грани контактного рельса от 630 до 670 мм.
• Цена деления линейных шкал — 1 мм.
• Цена деления нониусов — 0,05 мм.
• Погрешность стенда при воспроизведении высот и расстояний не более 0,15 мм.
• Отклонение поверхности катания от плоскости не более 0,15 мм.
• Отклонение базовой вертикальной грани линейки от прямолинейности не более 0,1 мм.
• Отклонение измерительных поверхностей подвижной линейки от параллельности к поверхности катания и базовой вертикальной грани линейки не более 0,1 мм.
• Габаритные размеры не более 2500х2000х1500 мм.
• Масса (без фундамента) не более 120 кг.
• Средний срок службы стенда не менее 10 лет.
• Размер — 2500х2000х1500 мм
• Масса — 120 кг
