Шаблон реперный М-029-01

Шаблон реперный модели М-029-01 предназначен для контрольных промеров расстояний от тоннельных реперов до рабочей грани головки ближайшего к реперу рельса.
Шаблон применяется при техническом обслуживании путей метрополитена, как находящихся в эксплуатации, так и строящихся.

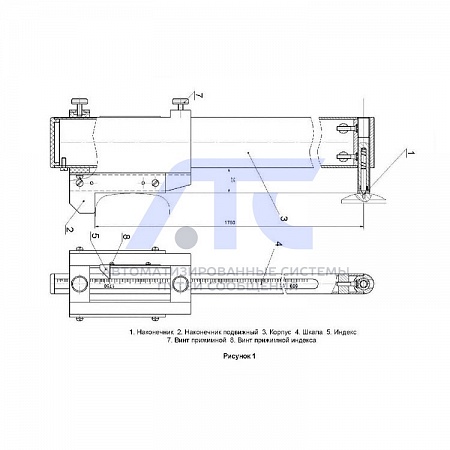

Для проверки пути в плане шаблон устанавливается подпружиненным конусом наконечника 1 в отверстие головки репера, при этом подвижный наконечник 2 устанавливается на головку рельса базируясь по его рабочей грани. Наконечник 2 имеет возможность перемещаться вдоль корпуса 3 шаблона. На корпусе закреплена шкала 4, по которой при помощи индекса 5 отсчитывается расстояние от репера до рельса.

• Пределы измеряемых размеров от внутренней (рабочей) грани головки ближайшего рельса до центра лунки репера от 500 до 1750 мм.
• Погрешность измерения размеров по горизонтали +/- 0.5 мм.
• Цена деления линейной шкалы реперного шаблона 1 мм.
• Расстояние от горизонтальной части корпуса до УГР не менее 25 мм.
• Габаритные размеры не более 1820х115х75 мм.
• Масса не более 3,0 кг.
• Средний срок службы шаблона не менее 10 лет.
• Размер — 1820х115х75 мм
• Масса — 3 кг
