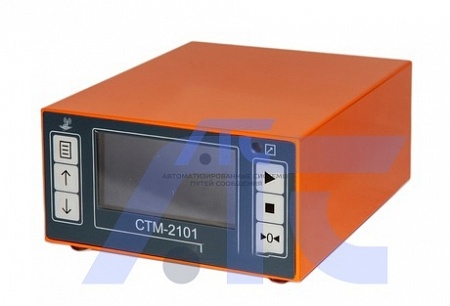

Секундомер-таймер СТМ-2101

Секундомер-таймер СТМ-2101 обладает следующими функциональными возможностями:

1. Измерение длительности импульсов. Прибор имеет функцию измерения длительности импульса на каждом из входов прибора. При этом имеется возможность выбора полярности входного сигнала (положительная или отрицательная).

2. Прибор имеет функцию таймера для включения и отключения через заданные промежутки времени внешних устройств, подключаемых к прибору.

3. Измерение времени срабатывания и отпускания реле с нормально замкнутыми или нормально разомкнутыми контактами. Прибор имеет функцию измерения времени между подачей управляющего сигнала срабатывания или отпускания реле на один из своих выходов, и моментом замыкания или размыкания контактов реле, подсоединённых ко входам прибора. Должна иметься возможность измерения данного параметра:

• с учётом времени дребезга контактов
• без учёта времени дребезга контактов

4. Измерение разности времени срабатывания любой комбинации 2-х пар контактов. Прибор позволяет измерять разность времени между замыканием или размыканием контактов, подсоединённых к одному входу прибора, и замыканием или размыканием контактов, подсоединённых к другому входу прибора.

5. Измерение времени перелёта контактов реле в контактной группе. Прибор позволяет измерять время между размыканием одного контакта и замыканием другого контакта реле в одной контактной группе переключающихся контактов при срабатывании или при отпускании реле.

6. Измерение времени проскальзывания (замкнутого состояния) контактов реле одной контактной группы переключающихся контактов. Прибор позволяет измерять время замкнутого состояния обоих переключающихся контактов в одной контактной группе при срабатывании или при отпускании реле.

7. Прибор имеет функцию измерения времени дребезга контактов при переходе их из одного состояния в другое.

8. Прибор имеет функцию вычисления наибольшего, наименьшего и среднего значения результатов в серии из 2-100 измерений.

9. Прибор имеет функцию счёта количества импульсов, поступающих на один из входов прибора.

10. Прибор имеет возможность управления по одному из входов поведением счётчика по другим входам (разрешение счёта, останов счёта, сброс счётчика). Функции управления настраиваются через меню прибора.

11. Прибор имеет функцию измерения скважности периодического сигнала, состоящего из импульсов прямоугольной формы.

12. Прибор имеет возможность масштабирования результатов измерений с заданным коэффициентом для отображения результатов на экране в необходимом виде, или для перевода результата измерения из одной единицы измерения в другую, либо для управления внешними электрическими цепями необходимым образом.

13. Прибор имеет функцию измерения частоты следования прямоугольных импульсов, поступающих на один из входов прибора.

14. Прибор имеет возможность подключения внутреннего источника сигнала +12В ко входам для измерения временных параметров свободных контактов.

15. Прибор имеет функцию часов.

16. Прибор имеет функцию будильника с возможностью управления питанием внешнего электрического оборудования в заданное время.

17. Прибор имеет функцию сохранения до 100 результатов измерений во внутреннюю энергонезависимую память с возможностью пролистывания записанных данных при последующем чтении.

Технические характеристики:

1. Измерение длительности импульсов или интервалов времени:

0,00001 – 99,99999 c. – с дискретностью 0,00001 с,

100,0000 с до 999,9999 с – с дискретностью 0,0001 с,

1000,000 с до 99999,999 с – с дискретностью 0,001 с,

Погрешность измерения при температуре окружающего воздуха (25±5)°С  не хуже:

 ±(6х10^-5×Т+С) сек,

Погрешность измерений временных параметров контактов на переменном токе контактов не хуже: ±(1,5х10^-4×Т+С+½ периода частоты),

где Т – значение измеренного интервала  времени в сек., С – дискретность измерений в данном интервале.

2. Диапазон отображения реального времени:

 0 сек –  23 ч 59 мин 59 сек.,

с отклонением не более 10 секунд за сутки при температуре окружающего воздуха: (+5…+40)°С.

3. Измерение частоты следования прямоугольных импульсов:

 3 – 100000 Гц, с дискретностью измерения 0,01 Гц,

Погрешность измерения при температуре окружающего воздуха (25±5)°С  не хуже:

Погрешность измерения при температуре окружающего воздуха (+5…+40) °С  не хуже:

 где F – значение измеренной частоты в Гц., С – дискретность измерений в данном диапазоне.

4. Диапазон измерения скважности импульсов:

• 1,01…99,99, при частоте следования импульсов: 0,1 – 10000 Гц,
• 1,1…9,9, при частоте следования импульсов: 10 – 100 кГц.

5. Погрешность измерения скважности импульсов, не более:

  ±(1% + 0,01), при F = 0,1 – 10000 Гц,

  ±(10% + 0,1), при F = 10 – 100 кГц,

где F – частота следования импульсов.

6. Предельно допустимое значение напряжения на входах:

• -40…+40 В. постоянного тока или амплитудного значения напряжения переменного тока без использования внешнего делителя напряжения.
• -400…+400 В. постоянного тока или амплитудного значения напряжения переменного тока с использованием внешнего делителя напряжения.

7. Порог чувствительности входного сигнала для импульсов положительной и отрицательной полярности:

• ±2,0 В без использования делителя напряжения.
• ±20 В с использованием делителя напряжения.

8. Входное сопротивление не менее 100 кОм на постоянном токе или на переменном токе синусоидальной формы при частоте сигнала < 100 Гц.

9. Предельно допустимый ток нагрузки основных выходов прибора типа открытый коллектор 0,5 А, при напряжении на выходе не более 30 В.

Эксплуатационные характеристики прибора:

• Рабочий диапазон питающего напряжения прибора: 11 … 15 В,
• Потребляемая мощность не более: 6 Вт,
• Длительность работы прибора от встроенного аккумулятора не менее 10 часов при отсутствии подключения внешней нагрузки к выходу встроенного источника питания +12В/+24В прибора.
• Температура окружающего воздуха: +5…+40°C,
• Влажность воздуха: не более 95% при температуре +35°C.
• Атмосферное давление: 84…106 кПа,
• Наработка на отказ, не менее: 10000 ч.
• Габаритные размеры, мм: 120х60х150
• Вес, кг: 1

Дополнительно (опционально) к прибору СТМ-2021 могут поставляться:

1. Блоки исполнительные (БИ-1, БИ-2, БИ-3), позволяющие коммутировать различные нагрузки:

БИ-1 - выход, представляющий собой коммутируемые нормально разомкнутые контакты реле:

Максимальный коммутируемый ток не более 8 А при переменном напряжении не более 250 В частотой 50 – 60 Гц, и cos φ>0,4.

 БИ-2 - выход транзисторной оптопары:

Максимальный коммутируемый ток не более 0,2 А. Максимально допустимое коммутируемое напряжение 50 В.

 БИ-3 - выход оптосимистора:

Максимально допустимый ток через оптосимистор не более 1 А. Максимально допустимое напряжение 300 В.

2. Входной делитель ВД-1 - позволяющий обеспечить работу прибора с входным напряжением до 400 В.

3. Кабель соединительный КС-1 - позволяющий подсоединить к прибору до 3-х исполнительных блоков

4. Кабель-разветвитель КР-1 - для подключения до 3-х входных делителей.

Базовый комплект поставки СТМ-2101:

2. сетевой адаптер

3. руководство по эксплуатации (на CD_ диске)

4. паспорт

Опции:

1. Блок БИ-1

2. блок БИ-2

3. блок БИ-3

4. блок ВД-1

5. кабель КС-1

6. кабель КР-1
