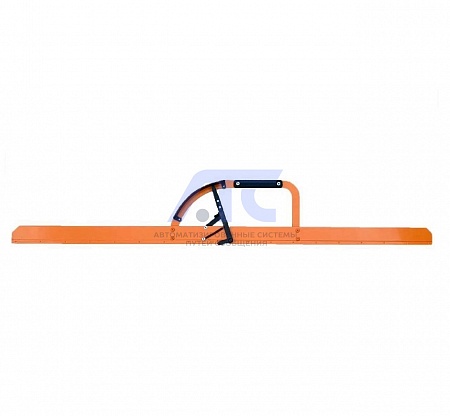

Линейка Шестопалова приспособление ПИ-1000.00.00 шаблон 82904
Приспособление для контроля глубины поверхностных дефектов рельсов модели ПИ-1000.00.00 аналог линейки Шестопалова шаблона 82904
Приспособление для контроля глубины поверхностных дефектов рельсов модели ПИ-1000.00.00 аналог линейки Шестопалова шаблон модель 82904 - железнодорожный путевой измерительный инструмент, предназначенный для измерения прямолинейности поверхности катания головки остряка после шлифовки.
Для проведения контроля прямолинейности приспособление устанавливается основанием на головку остряка вдоль его оси.
Прямолинейность поверхности катания головки остряка после шлифовки, измеренная на базе 1 метр, не должна превышать 1 мм.
Применение линейки Шестопалова приспособления ПИ-1000.00.00 шаблона 82904 отражено в технологической карте ОАО "РЖД" по шлифовке рельсовых элементов стрелочных переводов рельсов и контролю параметров их износа.
Технические характеристики линейки Шестопалова приспособления ПИ-1000.00.00 шаблон 82904
| Длина базовой (опорной) поверхности | 1000+5 мм |
| Диапазон измерений глубины поверхностных дефектов рельсов | 0-20 мм |
| Цена деления шкал | 0,5 мм |
| Пределы допускаемой погрешности измерений | ±0,25 мм |
| Отклонение от прямолинейности опорной поверхности в направлении измерения | 0,2 мм |
| Габаритные размеры | 1005×150×45 мм |
| Вес | 2,5 кг |
Комплект поставки линейки Шестопалова приспособления ПИ-1000.00.00 шаблон 82904
- Приспособление ПИ-1000.00.00;
- Технический паспорт;
- Методика калибровки.
Схема, устройство и работа линейки Шестопалова приспособления ПИ-1000.00.00 шаблон 82904
Общий вид приспособления для контроля глубины поверхностных дефектов рельсов модели 82904 (линейка Шестопалова), где: 1-основание; 2, 3, 4-стойки; 5-ручка; 6-шкала; 7-рычаг; 8-наконечник; 9-указатель; 10-ось; 11-винт; 12-штифт; 13-пружина; 14-стопор.
Особенности линейки Шестопалова приспособления ПИ-1000.00.00 шаблон 82904
- применение регламентировано нормативами ОАО "РЖД";
- простота и надежность конструкции;
- умеренная цена.
Видео обзор линейки Шестопалова приспособления ПИ-1000.00.00 шаблон 82904
Видео обзор подготавливается.
-
