Кабельный прибор КП-Тм

Трассоискатель или кабелеискатель, представляет собой прибор для определения местоположения и глубины залегания подземных коммуникаций, по которым либо протекает ток (например, силовых кабелей, находящихся под напряжением трубопроводов и т.д.), либо наводится ток помышленной частоты (50 Гц).

Кроме этого, трассоискатель применяется для определения мест повреждения кабельных линий, обследования участков местности перед проведением земляных работ, проведения работ по поиску скрытой проводки, а также мониторинга состояния магистральных трубопроводов.

Современный трассоискатель, наряду с вышеперечисленными функциями, благодаря специализированным мини (микро) датчикам позволяет с высокой достоверностью производить отбор пар (жил) кабеля из пучка и осуществлять контроль распаривания жил кабеля в соединительных и разветвительнх муфтах.

Назначение:

Трассоискатель КП-Тм предназначен для поиска трассы подземных кабельных линий (имея при этом повышенную помехозащищенность и расширенные функциональные возможности по сравнению с другими отечественными трассоискателями).

Трассоискатель КП-Тм позволяет определять:

• трассу и глубину залегания подземных кабельных линий ( в связи с тем, что в приборе имеется два индуктивных датчика, измерение глубины происходит прямым методом, т.е. шкала индикатора проградуирована непосредственно в метрах - это одно из главных отличий данного изделия от выпускаемых в России в настоящее время кабельных приборов данного ценового диаппазона);
• место обрыва или короткого замыкания жил кабеля;
• контроль распаривания жил кабеля в соединительных и разветвительных муфтах;
• отбор пар (жил) кабеля из пучка в траншеях, шахтах, кабельных колодцах, узлах связи;
• определение проводов (кроссировок) в кроссах, шкафах, в скрытых местах (на стене под штукатуркой и т.д);
• место короткого замыкания, обрыва или повышенного сопротивления в тональных рельсовых цепях.

Отличительной особенностью трассоискателя КП-Тм является тот факт, что в отличие от своих аналогов, он имеет отдельный блок (малогабаритный) автономного питания. Во многих случаях практической работы, генератор трассоискателя подсоединяется к кабелю в тех местах, где существует доступ к сети питания 220 В. В большинстве выпускаемых в настоящее время генераторах, входящих в комплект трассоискателя, аккумулятор встроен в корпус прибора, что в значительной степени увеличивает весогабаритные показатели изделия, (а оно является все-таки переносным. Для примера, масса генератора ГК-310А-2 - 3 кг, а генератора КП-Тг, входящего в комплект трассоискателя КП-Т - всего 800 грамм ). С другой стороны, при длительной эксплуатации возникает необходимость зарядки аккумулятора генератора. Если аккумулятор является встроенным, то на период его зарядки генератор трассоискателя исключается из технологического процесса. В случае же трассоискателя КП-Т этого не произойдет, т.к. аккумулятор входит в отдельный блок - автономный источник питания и не подвязан к генератору. В самом исключительном случае (когда необходима интенсивная работа трассоискателя и именно от автономного питания, потребитель имеет возможность докупить дополнительный блок АИП-ЖАИС.

Кроме этого, в связи с тем, что трассоискатель КП-Тм разрабатывался для эксплуатации на железных дорогах России, он имеет высокую помехозащищенность и надежность.

Технические характеристики:

КП-Тп (приемник)

КП-Тг (генератор)

АИП-ЖАИС (блок автономного питания)

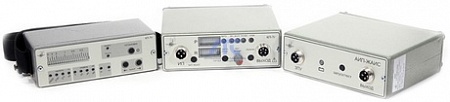

Комплектность

• приемник КП-Тп
• генератор КП-Тг
• блок автономного питания АИП-ЖАИС
• штанга с антенной
• выносной индуктор (опция)
• мини датчик (опция)
• головные телефоны
• набор соединительных проводов
• комплект документации
• сумка
