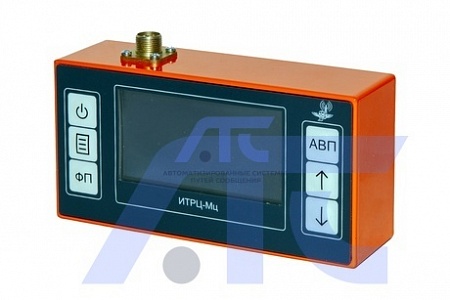

Измеритель тока рельсовых цепей ИТРЦ-Мц

Измеритель тока рельсовых цепей ИТРЦ-Мц (далее прибор) применяется на железнодорожном транспорте для:

 - измерения переменного тока в рельсовых цепях  с частотами 25Гц, 50Гц, 75Гц, а также несущими частотами в диапазонах 420Гц-720Гц, 4545Гц-5555Гц, 475-925Гц (с функцией анализатора спектра);

 - измерения длительности первого интервала между импульсами кодов  «З» и «Ж»  сигналов  АЛСН  при частоте  переменного тока 25 Гц, 50 Гц или 75 Гц (с функцией допускового контроля);

- декодирование кодов “З”, “Ж” и “КЖ” сигналов АЛСН и типа  используемого трансмиттера КПТ-5 (КПТ-8) , КПТ-7 (КПТ-9), КПТ-11 при частоте сигнального тока 25 Гц, 50 Гц, 75  Гц:

- декодирование кодов АЛС-ЕН  на частоте 174,38 Гц ;

- контроля намагниченности рельсов с фиксацией максимальных значений (с учетом знака) индукции и постоянного магнитного поля на поверхности рельсов.

Измерения протекающего по рельсу переменного тока  производятся путем наложения прибора на головку рельса или обхвата рельсовых перемычек внешним преобразователем  тока (токоизмерительными клещами).

ИТРЦ-Мц  является заменой прибора А9-1.

Прибор обеспечивает измерение среднеквадратического значения (СКЗ) переменного тока синусоидальной и сложной формы в селективном по частоте режиме с параметрами, приведенными в таблице:

Прибор с помощью преобразователя переменного тока обеспечивает измерение в рельсовых перемычках, без разрыва электрической цепи, переменного тока синусоидальной формы частотой 25Гц, 50Гц, 75 Гц в диапазоне от 0,02 А до 200 А , на частоте 175 Гц в диапазоне  от 0,02 А до 20 А, и на частотах выше 175 Гц  в диапазоне  от 0,02 А до 2,0 А .

Прибор имеет функцию измерения длительности паузы между импульсами  кода “КЖ” в диапазоне от 60 мс до 1200 мс при частоте сигнала 25 Гц, 50 Гц и 75 Гц. Погрешность измерения при этом не нормируется.

Прибор имеет функцию декодирования и отображения на дисплее  кодов “З”, “Ж” и “КЖ” сигналов АЛСН.

Прибор имеет функцию декодирования и отображения на дисплее типа используемого трансмиттера КПТ-5(8), КПТ-7(9) и КПТ-11

Прибор имеет функцию декодирования кодов АЛС-ЕН  на частоте 174,38 Гц с двукратной фазоразностной  модуляцией в виде модифицированного кода Бауэра. При этом на экране прибора отображается декодированный код в шестнадцатеричной системе исчисления по первому и второму подканалам,  количество свободных блок-участков и контролируемая скорость.

Прибор имеет функцию отображение спектрограммы уровней сигналов рабочих частот в логарифмическом масштабе амплитуды в диапазоне (0.02 … 20) А.

Прибор обеспечивает индикацию состояния автономного источника питания (при включении прибора), процесса его зарядки, частоты селекции, значений переменного тока входного сигнала, наличия манипуляции входного сигнала, значений индукции постоянного магнитного поля и перегрузки входных измерительных цепей.

Питание прибора осуществляется от литиево-полимерного аккумулятора с номинальным напряжением 3,7 В и номинальной емкостью 1,8 Аh. Время непрерывной работы от полностью заряженного аккумулятора не менее 12 часов в нормальных условиях эксплуатации.

Диапазон рабочих температур: от минус 30 до плюс 40˚С

Масса прибора не более 0,55 кг

Габаритные размеры - 120х70х35 мм.

Достоинства:

- цифровая обработка сигналов, обеспечивающая высокую стабильность параметров приборп во всём интервале рабочих температур;

- OLED-дисплей;

- наглядное отображение режимов измерения;

- удобное управление;

- мгновенная индикация частоты сигнального тока;

- высокая помехозащищенность;

- безынерционность при измерении тока в рельсовой цепи;

- ударопрочный корпус;

Комплектность:

• измеритель ИТРЦ-Мц
• кабель питания.
• зарядное устройство
• руководство по эксплуатации
• преобразователь тока (токовые клещи)
