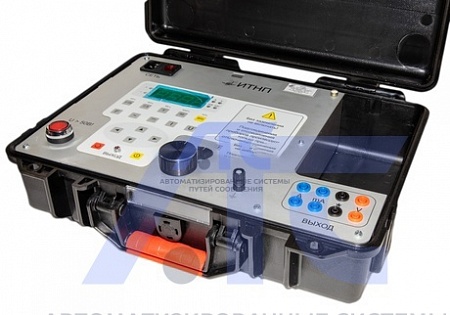

Источник токов и напряжений переносной ИТНП
Источник токов и напряжений переносной (ИТНП) предназначен для поверки и проверки работоспособности щитовых амперметров, вольтметров и частотомеров постоянного и переменного токов непосредственно в месте их установки
Источник токов и напряжений переносной (ИТНП) предназначен для поверки и проверки работоспособности щитовых амперметров, вольтметров и частотомеров постоянного и переменного токов непосредственно в месте их установки, например на постах ЭЦ, ГАЦ, узлах связи, тяговых подстанций и т.д. Поверка осуществляется с помощью образцового прибора, например, мультиметра, имеющего удовлетворяющую базовую погрешность.
Примером образцового прибора является цифровой мультиметр APPA 505, который может быть поверен как эталон (постоянного напряжения по 3 разряду, постоянного тока по 2 разряду, сопротивления по 4 разряду).
Прибор обеспечивает:
- выдачу напряжения постоянного тока в диапазоне от 1 мВ до 800 В с разбиением на поддиапазоны:
1..50 мВ с дискретностью установки 0,1 мВ,
50..500 мВ с дискретностью установки 1 мВ,
0.5..5 В с дискретностью установки 10 мВ,
5..50 В с дискретностью установки 100 мВ,
50..800 В с дискретностью установки 1В;
- выдачу напряжения переменного тока в диапазоне от 1 мВ до 800 В с разбиением на поддиапазоны:
1..50 мВ с дискретностью установки 0,1 мВ,
50..500 мВ с дискретностью установки 1 мВ,
0.5..5 В с дискретностью установки 10 мВ,
5..50 В с дискретностью установки 100 мВ,
50..800 В с дискретностью установки 1В, при F = (40…2000) Гц,
50..600 В с дискретностью установки 1В, при F = (30…40) Гц,
где F – частота переменного напряжения на выходе “V” прибора
- выдачу постоянного тока в диапазоне от 1 мА до 12 А с разбиением на поддиапазоны:
1..50 мА с дискретностью установки 100 мкА,
50..500 мА с дискретностью установки 1 мА,
0,5..5 А с дискретностью установки 10 мА,
5..12 А с дискретностью установки 100 мА;
- выдачу переменного тока в диапазоне от 1 мА до 10 А с разбиением на поддиапазоны:
1..50 мА с дискретностью установки 100 мкА,
50..500 мА с дискретностью установки 1 мА,
0,5..5 А с дискретностью установки 10 мА,
5..10 А с дискретностью установки 100 мА, при F < 600 Гц;
5..8 А с дискретностью установки 100 мА, при F = (600…800) Гц;
5..6 А с дискретностью установки 100 мА, при F = (800…1000) Гц, где F – частота переменного тока на выходе ИТНП

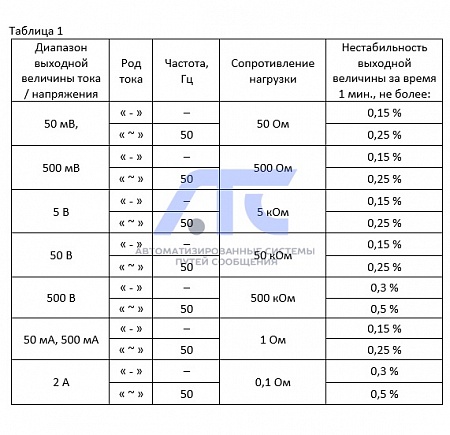

Величины нестабильности выдаваемого тока или напряжения при неизменном сопротивлении нагрузки за время 1 мин. представлены в таблице
- плавную подстройку установленной величины тока или напряжения в пределах не менее +/- 8 единиц младшего разряда;
- установка частоты переменного тока в диапазоне 30…2000 Гц для режима воспроизведения напряжения, и в диапазоне 30…1000 Гц для режима воспроизведения тока;
- плавную подстройку частоты переменного тока в пределах не менее +/- 5% от установленного значения;
- стабилизацию установленных выходных токов и напряжений при изменении сопротивления нагрузки и колебаниях напряжения питания прибора во всём диапазоне допустимых питающих напряжений;
- выходной ток в режиме воспроизведения напряжения не менее 1мА.
- отображение на 3-х разрядном 7-ми сегментном индикаторе устанавливаемой величины;
- коэффициент нелинейных искажений выходного напряжения при сопротивлении нагрузки в соответствии с таблицей 1, не более 0,5%;
- коэффициент нелинейных искажений выходного тока на выходе “мА” при сопротивлении нагрузки в соответствии с таблицей 1, не более 0,5%;
- коэффициент нелинейных искажений выходного тока на выходе “А” при сопротивлении нагрузки в соответствии с таблицей 1, не более 2%;
- защиту от короткого замыкания в нагрузке.
Общие данные:
- питание: от сети переменного тока 220 ± 22 В;
- потребляемая мощность при полной нагрузке: не более 200 Вт;
- габаритные размеры: не более 420x340x120мм;
- масса прибора: не более 6,5 кг.
Прибор обеспечивает заявленные технические характеристики по истечении времени установления рабочего режима, равного 5 мин.
Прибор сохраняет работоспособность при температуре окружающей среды от +10°C до +35°C и относительной влажности воздуха не более 80%.
Базовая комплектность:
- Прибор;
- Шнур питания;
- Руководство по эксплуатации;
Дополнительная комплектация:
- Переносной мультиметр (образцовый прибор) по желанию Заказчика
-
