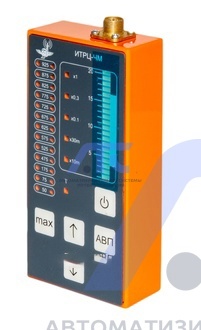

Индикатор тока рельсовых цепей ИТРЦ-ЧМ
Индикатор тока рельсовых цепей ИТРЦ-ЧМ - модификация прибора «Индикатор тока рельсовой цепи ИТРЦ-М» (ТУ 468261.001) предназначен для применения на участках железных дорог, оборудованных рельсовыми цепями переменного тока с частотной манипуляцией сигнала
Индикатор тока рельсовых цепей ИТРЦ-ЧМ - модификация прибора «Индикатор тока рельсовой цепи ИТРЦ-М» (ТУ 468261.001) предназначен для применения на участках железных дорог, оборудованных рельсовыми цепями переменного тока с частотной манипуляцией сигнала
ИТРЦ-ЧМ (индикатор тока рельсовых цепей) предназначен для:
- индикации частоты сигнального тока в рельсовой линии
- относительной оценки изменения уровня сигнального тока на выбранной частоте в рельсовой линии
- контроль длительности первого интервала кодовых сигналов «Ж» и «З» автоматической локомотивной сигнализации (АЛСН).
ИТРЦ-ЧМ с внешним преобразователем (токовыми клещами) обеспечивает оценку изменения уровня переменного тока в рельсовых перемычках, кабельных жилах и проводах.
Технические характеристики
Перечень индицируемых частот сигнального тока, параметров входного фильтра и диапазонов сигнальных токов в рельсах, на которые реагирует ИТРЦ-ЧМ при его наложении на головку рельса, приведен в таблице.
|
Частота входного сигнала, Гц |
Форма сигнала |
Затухание на частоте соседнего канала, не менее, дБ |
Диапазоны сигнальных токов в рельсовой линии, А |
||||
|
множитель |
|||||||
|
х10м |
х30м |
х0,1 |
х0,3 |
х1 |
|||
|
50, 75 |
синусоидальная или код АЛСН |
34 |
|
|
0,2-2,0 |
0,6-6,0 |
2-20 |
|
175 |
фазовая манипуляция |
||||||
|
475, 525, 575, 625, 675, 725, 775, 825, 875, 925 |
частотная манипуляция |
26 |
0,02-0,2 |
0,06-0,6 |
0,2-2,0 |
|
|
Прибор ИТРЦ-ЧМ обеспечивает контроль:
- длительности первого интервала кодовых сигналов «Ж», «З» автоматической локомотивной сигнализации АЛСН в диапазоне от 0,1 до 0,2 с;
- переменного тока в рельсовых перемычках от 0,2 А до 20 А с помощью токовых клещей.
Питание ИТРЦ-ЧМ осуществляется от встроенного источника постоянного тока с номинальным напряжением 3,7 В, в качестве которого используется литий-полимерный аккумулятор.
Время непрерывной работы ИТРЦ-ЧМ от полностью заряженного аккумулятора в нормальных условиях эксплуатации составляет не менее 12 часов.
Рабочие условия применения ИТРЦ-ЧМ:
- температура окружающего воздуха от минус 30 до 40ºС;
- относительная влажность до 98% при температуре 25ºС.
Масса ИТРЦ-ЧМ не более 0,6 кг.
Габаритные размеры ИТРЦ-ЧМ не более: 130 х 60 х 30 мм.
Достоинства:
- цифровая обработка сигналов, обеспечивающая высокую стабильность параметров индикатора во всём интервале рабочих температур;
- яркая и удобная светодиодная шкала;
- наглядное отображение режимов измерения;
- удобное управление;
- мгновенная индикация частоты сигнального тока;
- высокая помехозащищенность;
- безынерционность при индикации (измерении) тока в рельсовой цепи;
- ударопрочный корпус.
Состав комплекта поставки ИТРЦ-ЧМ
|
НАИМЕНОВАНИЕ, ТИП |
ОБОЗНАЧЕНИЕ |
КОЛ. |
ПРИМЕЧАНИЕ |
|
1. Прибор ИТРЦ-ЧМ |
468261.001 ТУ. |
1 |
аккумулятор внутри прибора |
|
2. Зарядное устройство |
5В 1А |
1 |
Состоит из сетевого адаптера и спец. USB- кабеля |
|
3. Токовые клещи |
|
1 |
|
|
4. Сумка |
|
1 |
|
|
5. Руководство по эксплуатации |
468261.001 РЭ |
1 |
на CD диске |
|
6. Паспорт |
468261.001 ПС |
1 |
|
| 7. Упаковочная тара |
|
1 |
|
-
