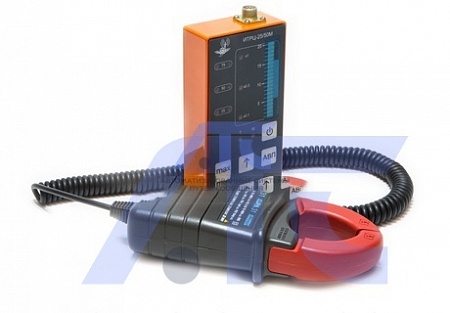

Индикатор тока рельсовых цепей ИТРЦ-25/50М
ИТРЦ-25/50М (индикатор тока рельсовых цепей) предназначен для
ИТРЦ-25/50М (индикатор тока рельсовых цепей) предназначен для:
- индикации частоты сигнального тока в рельсовой линии (25, 50 и 75 Гц);
- относительной оценки изменения уровня сигнального тока на выбранной частоте в рельсовой линии (25, 50 и 75 Гц);
- оценки намагниченности (магнитной индукции) рельсовых стыков, рельсов;
- контроля длительности первого интервала кодовых сигналов «Ж» и «З» автоматической локомотивной сигнализации (АЛСН).
ИТРЦ-25/50М обеспечивает индикацию частоты сигнального тока и относительную оценку изменения силы переменного тока в рельсах марки Р65 рельсовой линии на выбранной частоте, в соответствии с данными, приведенными в в таблице 1.
|
Частота входного сигнала, Гц |
Затухание на частоте соседнего канала, не менее, дБ |
Диапазоны сигнальных токов в рельсовой линии, А |
||
|
Коэффициент шкалы |
||||
|
0,1 |
0,3 |
1 |
||
|
25 |
28 |
0,1-2,0 |
0,3-6 |
1-20 |
|
50 |
28 |
0,1-2,0 |
0,3-6 |
1-20 |
|
75 |
28 |
0,1-2,0 |
0,3-6 |
1-20 |
- ИТРЦ-25/50М обеспечивает контроль намагниченности рельсов с фиксацией максимальных значений индукции и постоянного магнитного поля на поверхности рельсов в диапазоне от 0,2 мТл до 20 мТл с разбитием на поддиапазоны: 2, 6 и 20 мТл.
- ИТРЦ-25/50М обеспечивает контроль длительности первого интервала кодовых сигналов «Ж» и «З» АЛСН в диапазоне 0.1...0.2c
- функция автоматического выбора предела измерений;
- функция фиксации максимальных значений
Рабочие условия применения ИТРЦ-25/50М:
-температура окружающего воздуха от минус 30 до 40ºС;
-относительная влажность до 98% при температуре 25ºС;
Питание ИТРЦ-25/50М осуществляется от встроенного источника постоянного тока напряжением 3,7 В, в качестве которого используется литий-полимерный аккумулятор.
Время непрерывной работы индикатора ИТРЦ-25/50М без подзарядки от предварительно полностью заряженного аккумулятора в нормальных условиях эксплуатации составляет не менее 12 часов.
Масса прибора не более 0,6 кг.
Габаритные размеры не более: 130 х 60 х 30 мм.
Достоинства:
- цифровая обработка сигналов, обеспечивающая высокую стабильность параметров индикатора во всём интервале рабочих температур;
- яркая и удобная светодиодная шкала;
- наглядное отображение режимов измерения;
- удобное управление;
- мгновенная индикация частоты сигнального тока;
- высокая помехозащищенность;
- безынерционность при индикации (измерении) тока в рельсовой цепи;
- ударопрочный корпус;
- малые габариты и вес;
Изделие ИТРЦ-25/50М поставляется в следующей комплектации:
|
НАИМЕНОВАНИЕ, ТИП |
ОБОЗНАЧЕНИЕ |
КОЛ. |
ПРИМЕЧАНИЕ |
|
1. Индикатор тока рельсовых цепей ИТРЦ-25/50М |
468261.001 ТУ. |
1 |
|
|
2. Зарядное устройство |
5В 1А |
1 |
адаптер+кабель |
|
3. Токовые клещи |
|
1 |
|
|
4. Руководство по эксплуатации |
468261.001 РЭ |
1 |
на флеш-накопителе или мини CD |
|
5. Паспорт |
468261.001 ПС |
1 |
|
|
6. Сумка |
|
1 |
|
|
7. Упаковочная тара |
|
1 |
-
