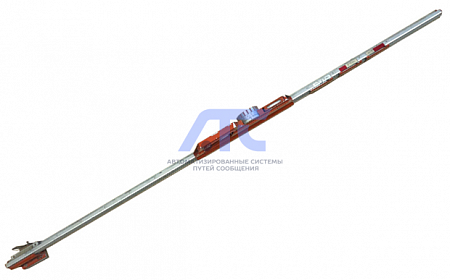

Шаблон путевой 08809 (аналог ЦУП-1)
Характеристики
Габариты
—
1720x110x220 мм
Вес
—
2,9 кг
Шаблон путевой 08809
Шаблон путевой 08809 (аналог ЦУП-1) - это железнодорожный измерительный инструмент, используемый для определения характеристик рельсовой колеи и стрелочных переводов.
...
Подробности
Шаблон путевой 08809
Шаблон путевой 08809 (аналог ЦУП-1) - это железнодорожный измерительный инструмент, используемый для определения характеристик рельсовой колеи и стрелочных переводов.
Путевой шаблон 08809 производит измерения:
- ширины колеи;
- возвышения одного рельса относительно другого;
- ординат переводных кривых;
- ширины желобов;
- расстояния между рабочими гранями сердечника или усовика и контррельса;
- бокового износа головки рельса, рамного рельса и остряка (вне пределов боковой строжки) стрелочного перевода;
- понижения верха головки остряка стрелочного перевода относительно поверхно-сти катания рамного рельса;
- укрытия и профиля боковой рабочей грани остряка стрелочного перевода.
Технические характеристики шаблона путевого 08809 (аналог ЦУП-1)
| Размеры измеряемой жд колеи | от 1510 мм до 1550 мм |
| Уровень рельсовой колеи, приведенного к базе 1600 мм | от 0 до 160 мм |
| Погрешность измерений | ±1 мм |
| Доп. погрешность при экстремальных температурах | ±0,5 мм |
| Минимальное деление на линейной шкале / на уровне | 1 мм / 2 мм |
| Электроизоляция | 50 МОм |
| Вес | 2,9 кг |
| Габаритные размеры | 1720х110х220 мм |
Комплект поставки шаблона путевого 08809 (аналог ЦУП-1)
Изделие поставляется в заводской комплектации.
Схема, устройство и работа шаблона путевого 08809 (аналог ЦУП-1)
Схема, устройство и описание работы подготавливаются для размещения.
Особенности шаблона путевого 08809 (аналог ЦУП-1)
Шаблоны 08809 изготавливались по ТУ3936-023-59489947-2007 (взамен ТУ2-00221190-023-95), в настоящее время сняты с производства. Аналогом шаблона 08809 является путевой шаблон ПШ-1520 и шаблон ШП-02.
Видео обзор шаблона путевого 08809 (аналог ЦУП-1)
Видео обзор подготавливается.
-
