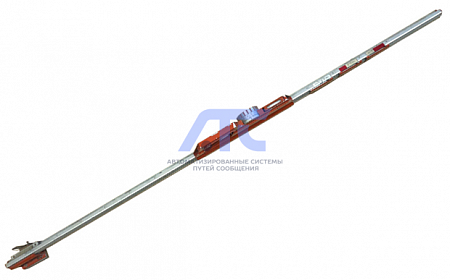

Шаблон путевой 08809-01 (аналог ЦУП-3)
Шаблон путевой 08809-01
Шаблон путевой 08809-01 (аналог ЦУП-3) - это железнодорожный измерительный инструмент, используемый для определения характеристик рельсовой колеи.
Шаблоны используются при техническом обслуживании строящихся и находящихся в эксплуатации главных, приемоотправочных, станционных и подъездных железнодорожных путей всех классов устроенных с применением рельсов типов Р50, Р65, Р75, а также могут использоваться в метрополитене.
Принцип действия - механический.
Ширина колеи фиксируется двумя наконечниками: неподвижным и подвижным. Неподвижный наконечник электроизолирован от корпуса шаблона. Возвышение одного рельса относительно другого определяется с помощью лимба и уровня.
Путевой шаблон 08809-01 производит измерения:
- ширины колеи;
- возвышения одного рельса относительно другого;
Технические характеристики шаблона путевого 08809-01 (аналог ЦУП-3)
| Размеры измеряемой жд колеи | от 1510 мм до 1550 мм |
| Погрешность измерений | ±1 мм |
| Доп. погрешность при экстремальных температурах | ±0,5 мм |
| Минимальное деление на линейной шкале / на уровне | 1 мм / 2 мм |
| Электроизоляция | 50 МОм |
| Вес | 2,9 кг |
| Габаритные размеры | 1720х110х220 мм |
Комплект поставки шаблона путевого 08809-01 (аналог ЦУП-3)
Изделие поставляется в заводской комплектации.
Схема, устройство и работа шаблона путевого 08809-01 (аналог ЦУП-3)
Схема, устройство и описание работы подготавливаются для размещения.
Особенности шаблона путевого 08809-01 (аналог ЦУП-3)
Шаблоны исполнения 08809-01 предназначены для контроля ширины колеи на уровне 16 мм ниже поверхности катания и возвышения одного рельса относительно другого.
Шаблоны 08809-01 изготавливались по ТУ3936-023-59489947-2007 (взамен ТУ2-00221190-023-95), в настоящее время сняты с производства. Аналогом шаблона 08809-01 является путевой шаблон ПШ-1520П и шаблон ШП-01.
Видео обзор шаблона путевого 08809-01 (аналог ЦУП-3)
Видео обзор подготавливается.
-
