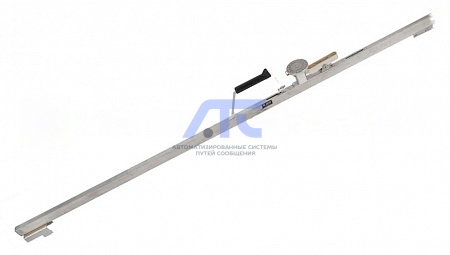

Шаблон путевой ШП-01 (аналог ЦУП 3)
Шаблон путеизмерительный ЦУП модель ШП-01 (аналог ЦУП 3)
Путеизмерительный или путевой шаблон ШП-01 - измерительный ж/д инструмент, который определяет параметры пути: уровень одного рельса над другим, расстояние между ними. Шаблон выполняет функцию уровня и линейки. Шаблон изготавливается по ТУ 3186-004-86389444-2009.
Технические характеристики шаблона путевого ШП-01 (аналог ЦУП 3)
| Диапазон измерения ширины колеи | 1510…1550 мм |
| Диапазон измерения относительного возвышения рельсов(уровня), приведенного к базе 1600 мм | 0…160 мм |
| Погрешность | ±1 мм |
| Деление шкалы | 1 мм |
| Электрическое сопротивление изоляции не менее | 20 МОм |
| Масса шаблона не более | 3,5 кг |
| Габариты(длина х ширина х высота)не более | 1700х100х210 мм |
Комплект поставки шаблона путевого ШП-01 (аналог ЦУП 3)
Изделие поставляется в заводской комплектации.
Схема, устройство и работа шаблона путевого ШП-01 (аналог ЦУП 3)
Схема путеизмерительного шаблона ШП-01
1-опора; 2-опора; 3-уровень; 4- тяга; 5- рукоятка; 6-шкала; 7-корпус; 9 –ручка; 10-пробка; 11-указатель; 12-шкала
Схема измерения ширины колеи
Особенности шаблона путевого ШП-01 (аналог ЦУП 3)
Заказав аналог шаблона ЦУП 3, вы приобретете устройство с аналогичными характеристиками, но меньшей ценой. Шаблон отличается простотой эксплуатации, удобством использования в процессе ремонта и строительства железнодорожных путей. Возможен контроль их состояния с минимальной погрешностью. К другим преимуществам относятся:
- небольшой вес и малые габариты;
- горизонтальный лимб;
- миллиметровая цена деления линейных шкал;
- расширенный диапазон измерения;
- высокое электрическое сопротивление изоляции;
- надежность и срок эксплуатации.
