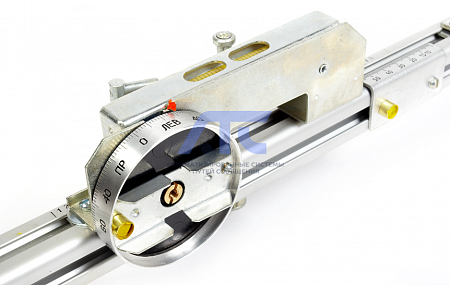

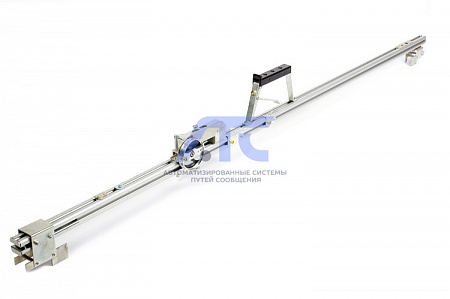

Шаблон путевой ПШ-1520В
Шаблон путевой ПШ-1520В
Шаблон путевой ПШ-1520В - это измерительный инструмент, используемый на железной дороге для определения характеристик рельсовой колеи и стрелочных переводов в т.ч. следующие показатели:
- расстояние между параллельными рельсами - ширину пути,
- перепад высот между параллельными рельсами,
- размеры углублений,
- контрольные параметры стрелочных переводов,
- расстояние от сердечника до контррельса, от контррельса до усовика,
- ориентировочный размер износа рельса сбоку,
Технические характеристики шаблона путевого ПШ-1520В
| Размеры измеряемой жд колеи | от 1505 мм до 1555 мм |
| Уровень рельсовой колеи, приведенного к базе 1600 мм | от 0 до 160 мм |
| Ординаты переводных кривых | от 100 до 1500 мм |
| Максимальное возможное измерение бокового износа | до 20 мм |
| Перепад высот остряка и рамного рельса | -25...+20 мм |
| Износ сердечника и усовика | от 0 до 25 мм |
| Погрешность измерений | ±1 мм |
| Доп. погрешность при экстремальных температурах | ±0,6 мм |
| Минимальное деление на линейной шкале / на уровне | 1 мм / 2 мм |
| Электроизоляция | 20 МОм |
| Вес | 2,9 кг |
| Габаритные размеры | 1690х60х190 мм |
Комплект поставки шаблона путевого ПШ-1520В
Изделие поставляется в заводской комплектации.
Схема, устройство и работа шаблона путевого ПШ-1520В
Как часто проводится поверка путевого шаблона
Какие сроки поверки путевых шаблонов покупатель определяет сам, максимально допустимое время работы без поверки - 1 год. Поверка проводится по методическими указаниями «Шаблоны путевые типа ПШ-1520. Методика поверки. ИНШК-273 И».
Как провести калибровку путевого шаблона ПШ-1520В
Шаблоны калибруют на стенде поверки путевых шаблонов СППШ-1. Если у вас нет стенда, то калибровку шаблона модели ЦУП или ПШ можно заказать в нашей компании.
Особенности шаблона путевого ПШ-1520В
ПШ-1520В дополнительно измеряет (по сравнению с более простой моделью ПШ-1520):
- перепад высот между остряком и рамным рельсом,
- износ сердечника и усовика сверху,
- дефекты поверхности рельсов.
Видео обзор шаблона путевого ПШ-1520В
Видео обзор подготавливается.
-
