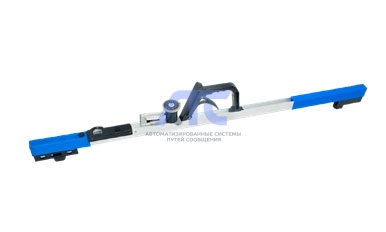

Путевой шаблон ПШ1520

Путевой шаблон ПШ1520

предназначен для измерения параметров железнодорожного покрытия, в частности инспектирования состояния колеи по ширине и высоте рельсов относительно друг друга. Приспособление может использоваться как на отрезках пути, оснащенных системой автоматической блокировки, так и на участках с ее отсутствием.

Основные технические и эксплуатационные параметры ПШ1520:

• интервал замера ширины колеи – 1505-1555 мм;
• интервал замера возвышения рельса относительно друг друга – 0-160 мм;
• допустимая погрешность показаний – ± 0,65 мм.

Масса прибора составляет не более 2,2 кг.
Для удобства перемещения и использования ручного измерительного инструмента на его корпусе имеется эргономичная рукоятка.

Принцип эксплуатации шаблона

Измерение геометрических параметров железнодорожного покрытия посредством шаблона ПШ осуществляется на отведенных участках путем прикладывания инструмента в определенных точках. Все показания вносятся в соответствующие бланки документов и определяют наличие отклонения от нормативных параметров. Подобные меры актуальны как при строительстве и прокладке ж/д полотна, так и при плановом осмотре активно эксплуатируемого покрытия.

Данные, полученные при инспектировании участков, могут показать степень изнашиваемости рельс, уровень проседания железнодорожного полотна и прочие показания к осуществлению ремонтных или профилактических мер на выделенной полосе.

Среди основных преимуществ инструмента выделяют:

• простоту использования;
• компактность;
• надежность;
• длительный период эксплуатации;
• миллиметровую цену деления линейной шкалы.
