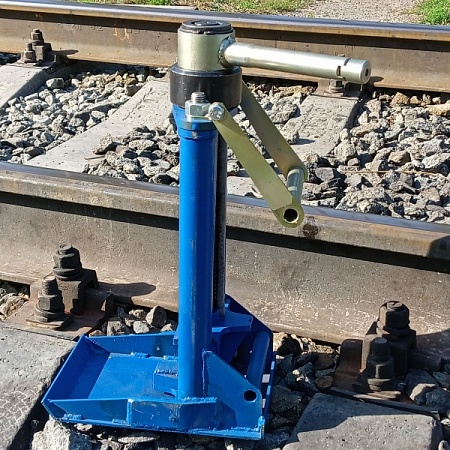

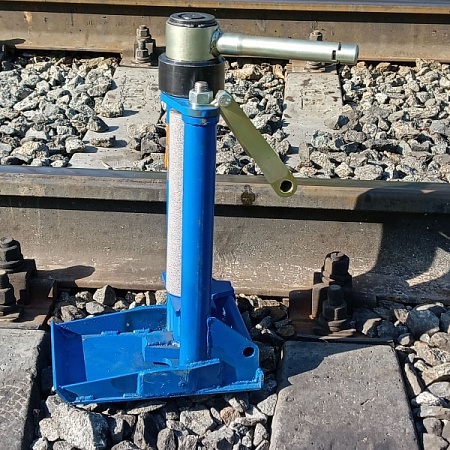

Домкрат-рихтовщик ДРВ 12-200

Домкрат-рихтовщик ДРВ-12-200 предназначен для подъема рельсошпальной железнодорожной решетки или рихтовки пути при проведении ремонтных работ на ж. д. путях.

Эта новая разработка ООО «Путеец», г. Челябинск, является продолжением серии выпускаемых ранее винтовых домкратов ДПВ-12м, ДРП-10 и других. Разработка запатентована на полезную модель.

Новый домкрат-рихтовщик ДРВ-12-200 отличается от других применяемых в настоящее время винтовых домкратов тем, что, кроме основного подхвата, в конструкции имеется дополнительный упор, расположенный с противоположной стороны от основного, и предназначенный для подхвата за подошву рельса с целью рихтовки рельсошпальной решетки. Конструкция обладает высокой технологичностью изготовления, лучшими техническими характеристиками.

Домкрат-рихтовщик ДРВ-12-200 состоит из корпуса, в котором размещен силовой винт с трапецеидальной резьбой, сопрягаемая с ним гайка, опирающаяся на корпус через упорный шарикоподшипник. К нижней части винта жестко закреплен двойной подхват для подъема и рихтовки рельсошпальной решетки, который своими полуокружностями охватывает направляющие. Корпус выполнен в виде подошвы 200х300 мм из листовой стали, на которой жестко закреплены две направляющие цилиндрической формы, а сверху соединены плоской замыкающей перемычкой, являющейся опорой для подшипника. Подошва и направляющиеся усилены ребрами жесткости и снабжены ручками для переноски изделия.
