Домкрат реечный ДР-8М

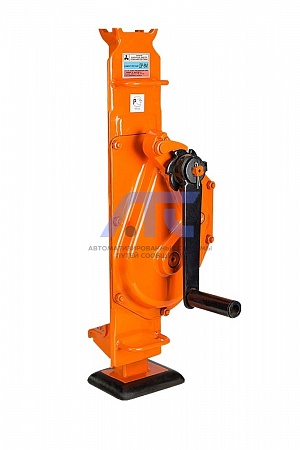

Домкрат железнодорожный реечный ДР-8М

Реечный домкрат ДР-8М грузоподъемностью 8 т используется для подъема разных грузов, на железной дороге  - для подъема рельсошпальной решетки. Опорой для подъема может служить лапа и голова домкрата.

Домкрат изготавливается по ТУ 4834-013-00210757-2001.

Технические характеристики домкрата реечного ДР-8М

Комплект поставки домкрата реечного ДР-8М

Изделие поставляется в заводской комплектации.

Схема, устройство и работа домкрата реечного ДР-8М

1 – корпус; 2 – рейка; 3 – крышка; 4 – головка; 5 – лапа; 6 – рукоятка; 7 – ручка; 8 – храповик; 9 – собачка; 10 – основание.

Домкрат состоит из стальной рейки 2 при подъеме груза неподвижно стоящей на основании 10, корпуса 1 и крышки 3. Корпус 1 в верхней части оканчивается головкой 4, на которую опирается груз, в нижней части – лапой 5, предназначенной для подъема низко расположенных грузов. Работа домкрата осуществляется следующим образом: при вращении рукоятки 6 корпус 1 с грузом поднимается или опускается по рейке 2. Для удержания корпуса с грузом в определенном положении служит тормозное устройство. Оно состоит из собачки 9, установленной в неподвижной оси и храповика 8, свободно посаженного на муфте рукоятки 6 между двумя нажимными кольцами из фрикционного материала. Ручки 7 на корпусе домкрата служат для фиксации стропов при перемещении его грузоподъемным механизмом.

Особенности домкрата реечного ДР-8М

• низкая цена;
• ход штока 350 мм;
• надежность конструкции;
• условия эксплуатации от -45 до +40 С.
