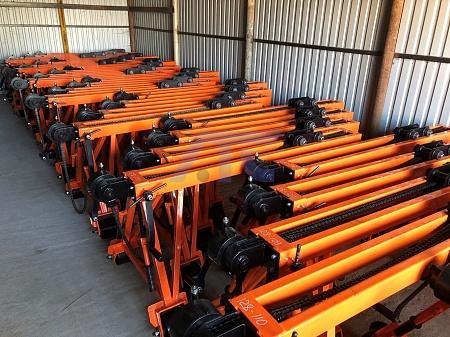

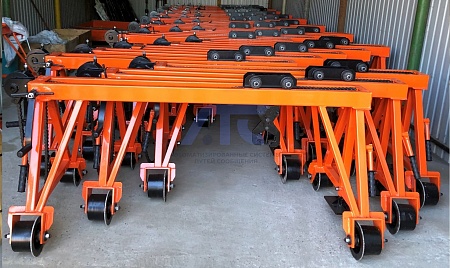

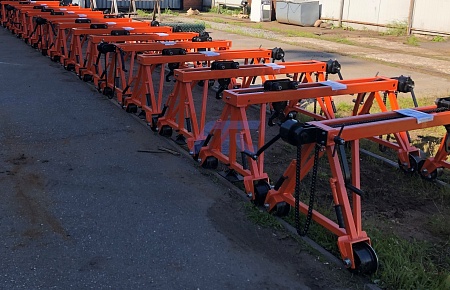

Кран съемный для смены рельсов КП–1350

Преимущества:

• Тормозное устройство перемещения каретки.
• Дополнительная выдвижная опора
• Изолированные колеса.
• Грузоподъемность 1150 кг.
• Откидные транспортировочные ручки.
• Эксплуатация при температуре от 40°С до +40°С.
• Развивая высокую мощность и быстрый темп работы, наш кран поможет вам легко перемещать тяжелые рельсы и сэкономит ваше время и усилия.

Обеспечьте удобство и эффективность работ в своей работе с краном съемным КП-1350 уже сегодня!

Технические характеристики крана съемного для смены рельсов КП–1350

Схема, устройство и работа крана съемного для смены рельсов КП–1350

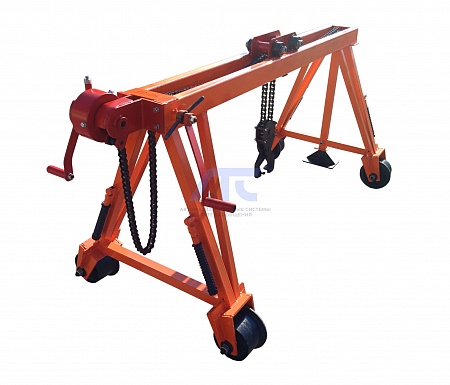

Кран состоит из следующих составных узлов: рамы 1, колес 8, клещей 9, механизма подъёма, механизма перемещения каретки и пяты 11. Сварная рама и стойки изготовлены из профильных труб.

Колесо 8 изготовлено из стальной отливки по технологии ЛГМ и установлено на оси с подшипниками качения № 60204 по ГОСТ 7242-81. Для обеспечения электроизоляции между краном и рельсовыми путями на концах осей установлены диэлектрические втулки и шайбы.

Клещи 9, предназначены для захвата рельса и состоят из двух захватов, подвешенных на подвеске.

Механизм подъёма состоит из планетарного редуктора 5 с автоматической фиксацией груза и грузовой цепи 10.

Механизм перемещения каретки состоит из рукоятки 6, ведущей и ведомой звездочек 4, цепи 2 и самой каретки 3. Рукояткой 6 осуществляется перемещение каретки 3 по балкам рамы 1 крана. Фиксация каретки 3 при ее остановке осуществляется с помощью фиксатора на рукоятке 6.

Выдвижная опора 11 состоит из пяты и направляющей трубы, которая крепится к трубчатой стойке рамы 1 фиксатором.

Захват рельса производится клещами по центру тяжести последнего, а при подъеме рельса длиной 25 м двумя кранами, клещи устанавливаются в 5–6 м от его концов.

Подъем и опускание рельса производится без рывков плавным вращением рукоятки редуктора в соответствующем направлении. При затруднении перемещения тяговой цепи необходимо остановить вращение рукоятки редуктора и сделать поворот её в обратную сторону во избежание заклинивания всего механизма подъёма. Фиксации груза после его подъёма осуществляется автоматически. Для осуществления аварийного сброса груза необходимо резко повернуть рукоятку редуктора в обратную сторону и отпустить её во избежание травмы.

Перемещение рельса поперек пути производится без рывков плавным вращением рукоятки механизма перемещения тележки, при этом фиксация тележки при ее остановке осуществляется фиксатором рукоятки с упором ее в элементы металлоконструкции рамы крана.

Подъем рельсов ручным козловым краном может производиться с установкой его как на рельсы, так и на балластную призму. Для удержания балок крана в горизонтальной плоскости при работе на обочине, одна стойка крана имеет выдвижную опору.

С помощью кранов можно осуществлять перевозку рельсов со склада к месту укладки, поперечное перемещение рельсов с обочины в путь и с пути на обочину, а также транспортировку старых рельсов к месту складирования.
