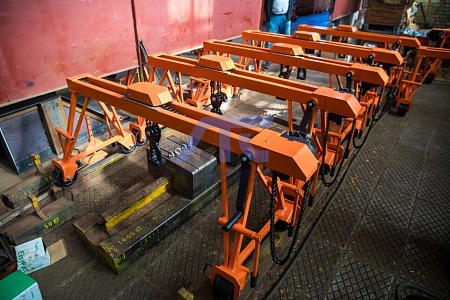

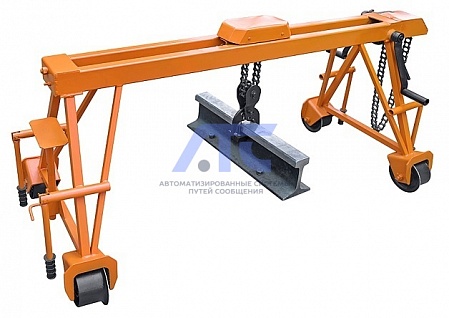

Кран ручной козловой КР-2М

Мощный и надежный кран ручной козловой КР-2М созданный для перемещения и подъема рельсов: Р75, Р65, Р50 шириной колеи 1520 мм.

Идеальное решение для работы на железнодорожных путях. Простой в использовании и легкий в управлении, этот кран обеспечивает безопасность и эффективность в работе. Изготовлен из высококачественных материалов, он гарантирует долговечность и стабильность в эксплуатации.

Преимущества:

• Выдвижная дополнительная опора.
• Защитная кожуха каретки.
• Дополнительно выдвижная опора.
• Изолированные колеса.
• Грузоподъемность1200 кг.
• Эксплуатация при температуре от -45°С до +40°С.

Приобретайте КР-2М и получайте максимальную безопасность и уверенность в своей работе!

Технические характеристики крана ручного козлового КР-2М

Грузоподъемность	1200 кг
Высота подъема рельса	450 мм
Величина поперечного перемещения рельса	1130 мм
Обслуживающий персонал	2 чел
Габаритные размеры	1900х840х775 мм
Вес	97 кг
Срок службы	не менее 10 лет

Схема, устройство и работа крана ручного козлового КР-2М

1 – рама; 2 – колесо; 3 – каретка; 4 – захват; 5 – редуктор; 6 – рукоятка перемещения каретки; 7 – тормозное устройство механизма перемещения каретки; 8 – опора выдвижная дополнительная; 9 – фиксатор опоры; 10 – ручка откидная для переноски крана; 11 – цепь приводная механизма перемещения каретки; 12 – механизм натяжения приводной цепи; 13 – цепь грузовая пластинчатая; 14 – храповой механизм с фрикционным тормозом; 15 – рукоятка подъема и опускания рельса.

Обслуживающий персонал крана – 2 человека.

Для переноски крана к железнодорожному пути необходимо использовать откидные ручки 10.

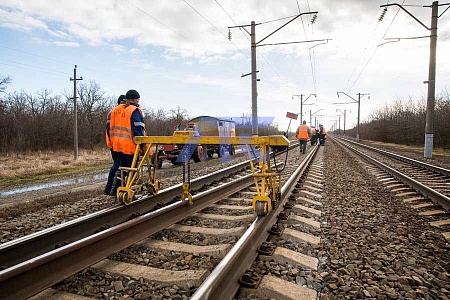

По рельсовому пути кран передвигают к месту работы вручную. Транспортировку и смену рельсов длиной 25 или 12,5 м необходимо производить двумя кранами.

При подъеме и перемещении груза несколькими кранами нагрузка, приходящаяся на каждый из них, не должна превышать грузоподъемность одного крана.

Для выполнения операций с железнодорожным рельсом необходимо:

- кран установить так, чтобы рельс располагался между стойками;

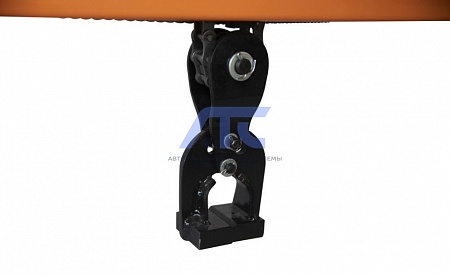

- рельс закрепить захватом 4;

- поднять рельс на необходимую высоту, вращая рукоять подъема и опускания рельса 15;

- переместить поднятый рельс вместе с краном вдоль железнодорожного пути, толкая кран в нужном направлении;

Для предотвращения самопроизвольного движения рельса необходимо использовать тормозное устройство механизма перемещения каретки 7.

- используя рукоятку перемещения каретки 6, переместить рельс в необходимое место относительно оси жд пути

- опустить рельс вращая рукоять подъема и опускания рельса 15.

При наличии неровностей и уклонов необходимо использовать выдвижную дополнительную опору 8.
