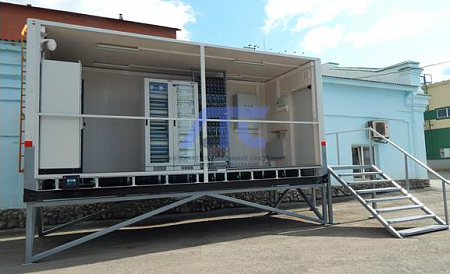

Модуль с фальшполом

Назначение и область применения

Применяется в составе комплексов ЭЦ-ТМ. Модуль представляет собой цельносварную металлическую конструкцию и элементы утепления, аналогично серийно-выпускаемым модулям, разработки института ГТСС. В качестве напольного покрытия применена конструкция фальшполов, которая позволила выполнить нижнюю раскладку кабелей, организовать разделение энергетических кабелей и кабелей СЦБ и связи, упростить размещение кабеля, исключить термическое повреждение кабельных линий комплекса в случае возгорания оборудования до срабатывания систем пожаротушения. Все элементы кабельных систем размещены в металлических лотках. Система пожаротушения монтируется под фальшполом, что позволяет эффективнее производить тушение очагов пожара, а также снижает стоимость системы в целом из-за отсутствия необходимости тушения всего объема модуля. Основу конструкции составляют металлические профильные опорные детали, устанавливаемые на базовой поверхности пола. Опоры обеспечивают удержание каркаса, поверх которого укладывается напольный материал – прессованная гипсовая плита с декоративной отделкой и износостойким антистатическим линолеумом. Технические характеристики фальшполов позволяют им выдерживать большие нагрузки (до 1000 кг на м2) на протяжении всего срока службы комплекса.

Технические характеристики

• Масса: не более 10 000 кг;
• Габаритные размеры (ДхШхВ): не более 12000х3000х3310 мм.
