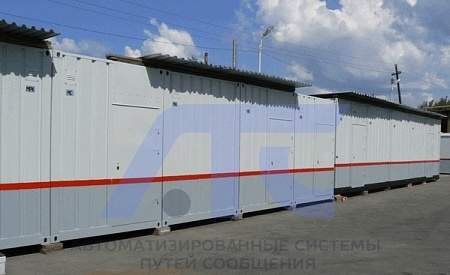

Электрическая централизация в транспортабельных модулях ЭЦ-ТМ, в дальнейшем именуемая комплекс ЭЦ-ТМ, предназначена для применения на станциях железных дорог, как правило, находящихся на диспетчерском управлении.
Комплекс ЭЦ-ТМ.2 17388-00-00
Электрическая централизация в транспортабельных модулях ЭЦ-ТМ, в дальнейшем именуемая комплекс ЭЦ-ТМ, и также электрическая централизация в транспортабельных модулях с системой газового пожаротушения ЭЦ-ТМ.П, в дальнейшем именуемая комплекс ЭЦ-ТМ.П, предназначены для эксплуатации в условиях умеренного и холодного климата.
Комплексы ЭЦ-ТМ и ЭЦ-ТМ.П предназначены для применения на станциях железных дорог, как правило, находящихся на диспетчерском управлении.
Комплексы ЭЦ-ТМ и ЭЦ-ТМ.П в зависимости от их производственного назначения, комплектуются из следующих модулей, указанных в таблице 1.
Варианты комплексов ЭЦ-ТМ и ЭЦ-ТМ.П приведены в таблице 2.
Электропитание комплексов ЭЦ-ТМ и ЭЦ-ТМ.П осуществляется от:
- двух источников трехфазного переменного тока с заземленной нейтралью номинальным значением фазного напряжения 220 В частоты 50 Гц при допускаемых пределах изменения напряжения от 187 до 242 В;
- источника постоянного тока номинального напряжения 24 В при допускаемых пределах изменение напряжения от 21,6 до 28,0 В.
Электрическое сопротивление изоляции между каркасами оборудование и всеми соединенными между собой токоведущими частями, изолированными от каркасов (корпусов), в нормальных климатических условиях не менее 20 МОм.
Таблица 1
| Обозначение | Код | Характеристика |
| 17389-00-00 | МП1 | Модули для установки панелей питания |
| -01 | МП2 | |
| -02 | МП3 | |
| -03 | МП.П.1 | То же, еще с системой питания |
| -04 | МП.П.2 | |
| -05 | МП.П.3 | |
| 17390-00-00 | МР1 | Модули для установки релейных и блочных стативов |
| -01 | МР2 | |
| -02 | МР3 | |
| -03 | МР4 | |
| -04 | МР.П.1 | То же, еще с системой пожаротушения |
| -05 | МР.П.2 | |
| -06 | МР.П.3 | |
| -07 | МР.П.4 | |
| 17391-00-00 | МРК1 | Модули для установки релейных и кроссовых стативов |
| -01 | МРК2 | |
| -02 | МРК.П.1 | То же, еще с системой пожаротушения |
| -03 | МРК.П.2 | |
| 17422-00-00-01 | МО | Модуль оборудование |
| МО.П.1 | То же, еще с системой газового пожаротушения | |
| 17439-00-00 | МС | Модуль связевой |
| МС.П.1 | То же с системой газового пожаротушения | |
| 17445-00-00 | МА1 | Модуль аппаратный |
| -01 | МА2 | |
| -02 | МА.П.1 | То же с системой газового пожаротушения |
| -03 | МА.П.2 | |
| 17446-00-00 | МБ1 | Модуль бытовой |
| -01 | МБ2 | |
| -02 | МБ.П.1 | То же с системой газового пожаротушения |
| -03 | МБ.П.2 |
Таблица 2
| Комплексы ЭЦ-ТМ | ||||||||||
| Обозначение | Код | Количество модулей в комплексе | ||||||||
| МП | МР | МРК | МО | МС | МА1 | МБ1 | МА2 | МБ2 | ||
| 17388-00-00 | ЭЦ-ТМ.2 | 1 | – | 1 | – | – | – | – | – | – |
| 17388-00-01 | ЭЦ-ТМ.3.1 | 1 | 1 | 1 | – | – | – | – | – | – |
| 17388-00-02 | ЭЦ-ТМ.3.2 | 1 | – | 1 | 1 | – | – | – | – | – |
| 17388-00-03 | ЭЦ-ТМ.4.1 | 1 | 2 | 1 | – | – | – | – | – | – |
| 17388-00-04 | ЭЦ-ТМ.4.2 | 1 | 1 | 1 | 1 | – | – | – | – | – |
| 17388-00-05 | ЭЦ-ТМ.5.1 | 1 | 3 | 1 | – | – | – | – | – | – |
| 17388-00-06 | ЭЦ-ТМ.5.2 | 1 | 2 | 1 | 1 | – | – | – | – | – |
| 17388-00-07 | ЭЦ-ТМ.6.1 | 1 | 4 | 1 | – | – | – | – | – | – |
| 17388-00-08 | ЭЦ-ТМ.6.2 | 1 | 3 | 1 | 1 | – | – | – | – | – |
| 17388-00-09 | ЭЦ-ТМ.6.3 | 1 | 1 | 1 | – | 1 | 1 | 1 | – | – |
| 17388-00-10 | ЭЦ-ТМ.6.4 | 1 | 1 | 1 | – | 1 | – | – | 1 | 1 |
| 17388-00-11 | ЭЦ-ТМ.7.1 | 1 | 5 | 1 | – | – | – | – | – | – |
| 17388-00-12 | ЭЦ-ТМ.7.2 | 1 | 4 | 1 | 1 | – | – | – | – | – |
| 17388-00-13 | ЭЦ-ТМ.7.3 | 1 | 2 | 1 | – | 1 | 1 | 1 | – | – |
| 17388-00-14 | ЭЦ-ТМ.7.4 | 1 | 2 | 1 | – | 1 | – | – | 1 | 1 |
| 17388-00-15 | ЭЦ-ТМ.П.2 | 1 | – | 1 | – | – | – | – | – | – |
| 17388-00-16 | ЭЦ-ТМ.П.3.1 | 1 | 1 | 1 | – | – | – | – | – | – |
| 17388-00-17 | ЭЦ-ТМ.П.3.2 | 1 | – | 1 | 1 | – | – | – | – | – |
| 17388-00-18 | ЭЦ-ТМ.П.4.1 | 1 | 2 | 1 | – | – | – | – | – | – |
| 17388-00-19 | ЭЦ-ТМ.П.4.2 | 1 | 1 | 1 | 1 | – | – | – | – | – |
| 17388-00-20 | ЭЦ-ТМ.П.5.1 | 1 | 3 | 1 | – | – | – | – | – | – |
| 17388-00-21 | ЭЦ-ТМ.П.5.2 | 1 | 2 | 1 | 1 | – | – | – | – | – |
| 17388-00-22 | ЭЦ-ТМ.П.6.1 | 1 | 4 | 1 | – | – | – | – | – | – |
| 17388-00-23 | ЭЦ-ТМ.П.6.2 | 1 | 3 | 1 | 1 | – | – | – | – | – |
| 17388-00-24 | ЭЦ-ТМ.П.6.3 | 1 | 1 | 1 | – | 1 | 1 | 1 | – | – |
| 17388-00-25 | ЭЦ-ТМ.П.6.4 | 1 | 1 | 1 | – | 1 | – | – | 1 | 1 |
| 17388-00-26 | ЭЦ-ТМ.П.7.1 | 1 | 5 | 1 | – | – | – | – | – | – |
| 17388-00-27 | ЭЦ-ТМ.П.7.2 | 1 | 4 | 1 | 1 | – | – | – | – | – |
| 17388-00-28 | ЭЦ-ТМ.П.7.3 | 1 | 2 | 1 | – | 1 | 1 | 1 | – | – |
| 17388-00-29 | ЭЦ-ТМ.П.7.4 | 1 | 2 | 1 | – | 1 | – | – | 1 | 1 |
Примечание: По указанию конкретного проекта возможны другие варианты комплекса с доработкой конструкторской документации.
Электрический монтаж модулей выполняется по схемам электрическим на конкретный вид исполнения комплекса ЭЦ-ТМ или ЭЦ-ТМ.П (схемам конкретного проекта, освещения, отопления, пожарной и охранной сигнализации или установки автоматического пожаротушения).
В модулях МП и МП.П устанавливаются до пяти включительно панелей питания с габаритными размерами 1580х900х500 мм (незанятые монтажные места в ряду могут заниматься релейными стативами), шкаф или щиты управления электроотоплением с приборами коммутации цепей питания отопления, вентиляции и учета потребляемой электроэнергии.
В модуле МП устанавливается кондиционер.
В модулях МП и МП.П предусмотрена пристенная конструкция для прокладки и крепления внешних кабелей электропитания, в модулях МП.2, МП.3, МП.П.2, МП.П.3 устанавливается щит выключения питания ЩВПУ, в модулях МП.3 и МП.П.3 устанавливается шкаф аккумуляторный. Корпус модулей питания выполнен с одной боковой стенкой (левый).
Модули МР и МР.П обеспечивают установку и монтаж двух полных рядов стативов: релейных в количестве 10 шт., блочных в количестве 12 шт., распределительных в количестве 2 шт.
Корпус модулей выполнен без боковых стенок.
В первом и пятом (от модуля МП.П) модулях МР.П устанавливаются по два кондиционера.
Модули МРК и МРК.П обеспечивают установку и монтаж двух рядов стативов. Возможна установка 4-х кроссовых стативов, 6-ти блочных стоек или 5-ти релейных и 1-го распределительного статива.
Корпус модулей выполнен с одной боковой стенкой (правый).
В модуле МРК.П устанавливаются модули газового пожаротушения (баллоны) и два прибора приемно-контрольных охранно-пожарных БАРС мод.4.
Модули МО и МО.П оборудованы как помещение для хранение материалов и оборудования, на передней стенке устанавливается шкаф (щит) управления электроотоплением с приборами коммутации цепей питания отопления и вентиляции.
В модуле МО.П устанавливается модуль газового пожаротушения (баллон) и прибор приемно-контрольный охранно-пожарный БАРС мод.4.
Модули МС и МС.П оборудованы кабельростом, на передней стенке устанавливается шкаф (щит) управления электроотоплением с приборами коммутации цепей питания отопления и вентиляции.
Связевое оборудование в модулях МС и МС.П устанавливается по конкретному проекту.
В модуле МС устанавливается один кондиционер, а в модуле МС.П — два кондиционера.
В модуле МС.П устанавливаются модуль газового пожаротушения (баллон) и прибор приемно-контрольный охранно-пожарный БАРС мод.4.
Модули аппаратные МА1, МА.П.1 и МА.2, МА.П.2 обеспечивают установку одного пульта ППНБМ-1200 или двух пультов ППНБМ-1200 и ППНБМ-800 соответственно, оборудованы шкафом (щитом) управления электроотоплением с приборами коммутации цепей питания отопления и вентиляции.
В модулях МА и МА.П устанавливается кондиционер.
В модулях МА.П устанавливаются модуль газового пожаротушения (баллон) и приборы приемно-контрольные охранно-пожарные БАРС мод.4 и БАРС мод.5.
Модули бытовые МБ и МБ.П оборудованы тамбуром, туалетом, мебелью (стол, стул, диван) и бытовыми приборами (холодильник, электрическая плита).
Модули МП.П, МР.П, МРК.П, МО.П, МС.П, МА.П, МБ.П дополнительно оборудуются элементами конструкции и устройствами системы газового пожаротушения.
Внутреннее обустройство модулей обеспечивает:
- надежное крепление к корпусу модуля и полу оборудование системы ЭЦИ при любой комплектации конкретного проекта и системы газового пожаротушения;
- проход между стативами с аппаратурой, между стативами и стеной и вдоль рядов стативов не менее 0,8 м;
- сеть освещения напряжением 220 В, гарантированное электропитание аварийного освещения, а также сеть напряжением 36 В.
В модулях МП, МП.П, МР, МР.П, МРК, МРК.П стенки вырезаны на высоту до 2680 мм.
Масса транспортабельного модуля любого типа с максимальным заполнением оборудованием не превышает 5000 кг.
-
