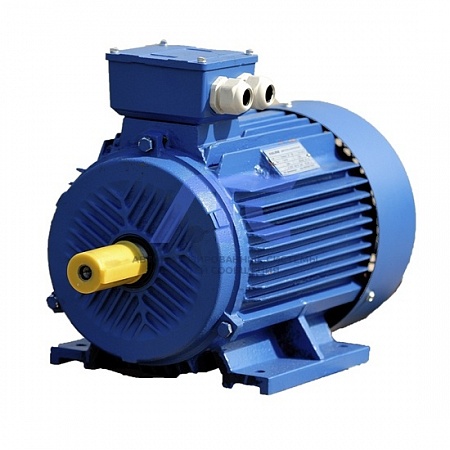

Общепромышленный электродвигатель АИР 90 (L2, L4, L6, LА8, LВ8)
Общепромышленный электродвигатель АИР 90 (L2, L4, L6, LА8, LВ8)
Асинхронные трёхфазные общепромышленные электродвигатели применяются во всех отраслях промышленности, в электроприводах различных устройств, механизмов и машин, не требующих регулирования частоты вращения (насосы, вентиляторы, компрессоры и т.п.).
Общепромышленный электродвигатель АИР 90 (L2, L4, L6, LА8, LВ8)
Асинхронные трёхфазные общепромышленные электродвигатели применяются во всех отраслях промышленности, в электроприводах различных устройств, механизмов и машин, не требующих регулирования частоты вращения (насосы, вентиляторы, компрессоры и т.п.).
Основное (базовое) исполнение – электродвигатель, предназначенный для режима работы S1, от сети переменного тока 50 Гц напряжением 380В (220В, 660В). Климатическое исполнение и категория размещения У3, степень защиты IP54 с типовыми техническими характеристиками, соответствующими требованиям стандартов.
Модифицированное исполнение – электродвигатель, изготовленный на основе узлов основных (базовых) двигателей с необходимыми конструктивными отличиями по способу монтажа, степени защиты, климатическому исполнению и другими отличиями.
Технические характеристики электродвигателя АИР 90
| Двигатель | Мощн., кВт | Номинальная частота вращения, об/мин |
Номинальный ток при напряжении 220/380В, А |
Номинальный крутящий момент, Н*м | КПД, % | Cos φ | Мпуск/ Мном | Ммакс/ Мном | Ммин/ Мном | Iпуск/ Iном | Масса, кг |
|
АИР90L2 |
3,0 |
2860 |
11,4/6,6 |
10,0 |
81,5 |
0,85 |
2,3 |
2,6 |
1,7 |
7,0 |
19,0 |
|
АИР90L4 |
2,2 |
1420 |
9,2/5,4 |
14,8 |
79,7 |
0,79 |
2,0 |
2,4 |
2,0 |
6,0 |
18,1 |
|
АИР90L6 |
1,5 |
940 |
7,5/4,4 |
15,2 |
75,2 |
0,70 |
2,0 |
2,3 |
1,9 |
5,0 |
19,0 |
|
АИР90LA8 |
0,75 |
700 |
4,0/2,3 |
10,2 |
70 |
0,71 |
1,5 |
2,0 |
1,5 |
4,0 |
17,7 |
|
АИР90LB8 |
1,1 |
710 |
5,5/3,2 |
14,8 |
74 |
0,72 |
1,5 |
2,2 |
1,5 |
4,5 | 20,5 |
Габаритные, установочные и присоединительные размеры электродвигателя АИР 90
| Двигатель | Габаритные размеры | Установочные и присоединительные размеры, мм | ||||||||||||||||||||||||
| l30 | l33 | h31 | d30 | b10 | l10 | l31 | d1 | d2 | l1 | l2 | b1 | b2 | h5 | h6 | h1 | h2 | h | h10 | d10 | d20 | d25 | d24 | l20 | d22 | l21 | |
| L | LC | HD | AC | A | B | C | D | DА | E | ЕА | F | FА | GA | GС | GD | GF | H | HА | K | M | N | P | T | S | LA | |
|
АИР90 (L2, L4, L6, LА8, LВ8) |
337 | 390 | 225 | 200 | 140 | 125 | 56 | 24 | 24 | 50 | 50 | 8 | 8 | 27 | 27 | 7 | 7 | 90 | 10 | 10 | 215 | 180 | 250 | 4 | 15 | 12 |
Установочные размеры для электродвигателя АИР 90 с малыми фланцами
| Электродвигатель | d20 | d22 | d24 | d25 | l20 |
| M | S | P | N | T | |
|
АИР90 (L2, L4, L6, LА8, LВ8) |
115/130 |
M8/M8 |
140/160 |
95/110 |
3,0/3,5 |
-
