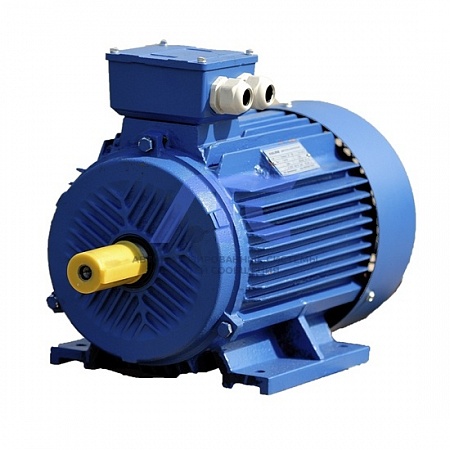

Общепромышленный электродвигатель АИР 80 (А2, В2, А4, В4, А6, В6, А8, В8)
Общепромышленный электродвигатель АИР 80 (А2, В2, А4, В4, А6, В6, А8, В8)
Асинхронные трёхфазные общепромышленные электродвигатели применяются во всех отраслях промышленности, в электроприводах различных устройств, механизмов и машин, не требующих регулирования частоты вращения (насосы, вентиляторы, компрессоры и т.п.).
Общепромышленный электродвигатель АИР 80 (А2, В2, А4, В4, А6, В6, А8, В8)
Асинхронные трёхфазные общепромышленные электродвигатели применяются во всех отраслях промышленности, в электроприводах различных устройств, механизмов и машин, не требующих регулирования частоты вращения (насосы, вентиляторы, компрессоры и т.п.).
Основное (базовое) исполнение – электродвигатель, предназначенный для режима работы S1, от сети переменного тока 50 Гц напряжением 380В (220В, 660В). Климатическое исполнение и категория размещения У3, степень защиты IP54 с типовыми техническими характеристиками, соответствующими требованиям стандартов.
Модифицированное исполнение – электродвигатель, изготовленный на основе узлов основных (базовых) двигателей с необходимыми конструктивными отличиями по способу монтажа, степени защиты, климатическому исполнению и другими отличиями.
Технические характеристики электродвигателя АИР 80
| Двигатель | Мощн., кВт | Номинальная частота вращения, об/мин |
Номинальный ток при напряжении 220/380В, А |
Номинальный крутящий момент, Н*м | КПД, % | Cos φ | Мпуск/ Мном | Ммакс/ Мном | Ммин/ Мном | Iпуск/ Iном | Масса, кг |
|
АИР80А2 |
1,5 |
2880 |
6,0/3,5 |
4,97 |
77,2 |
0,85 |
2,2 |
2,6 |
1,8 |
6,5 |
12,4 |
|
АИР80В2 |
2,2 |
2810 |
8,4/4,9 |
7,48 |
79,7 |
0,87 |
2,1 |
2,6 |
1,8 |
6,4 |
15,0 |
|
АИР80А4 |
1,1 |
1420 |
5,0/2,9 |
7,40 |
75 |
0,77 |
2,2 |
2,4 |
1,7 |
5,0 |
11,9 |
|
АИР80В4 |
1,5 |
1410 |
6,4/3,7 |
10,2 |
77,2 |
0,80 |
2,2 |
2,4 |
1,7 |
5,3 |
13,8 |
|
АИР80А6 |
0,75 |
920 |
4,0/2,3 |
7,79 |
70 |
0,71 |
2,1 |
2,2 |
1,6 |
4,0 | 11,6 |
|
АИР80В6 |
1,1 |
920 |
5,6/3,3 |
11,4 |
72,9 |
0,71 |
2,2 |
2,3 |
1,8 |
4,5 | 15,3 |
|
АИР80А8 |
0,37 |
670 |
2,9/1,7 |
5,27 |
58 |
0,59 |
2,0 |
2,3 |
1,4 |
3,5 | 12,8 |
|
АИР80В8 |
0,55 |
670 |
4,2/2,5 |
7,84 |
58 |
0,60 |
2,0 |
2,1 |
1,4 |
3,5 | 14,8 |
Габаритные, установочные и присоединительные размеры электродвигателя АИР 80
| Двигатель | Габаритные размеры | Установочные и присоединительные размеры, мм | ||||||||||||||||||||||||
| l30 | l33 | h31 | d30 | b10 | l10 | l31 | d1 | d2 | l1 | l2 | b1 | b2 | h5 | h6 | h1 | h2 | h | h10 | d10 | d20 | d25 | d24 | l20 | d22 | l21 | |
| L | LC | HD | AC | A | B | C | D | DА | E | ЕА | F | FА | GA | GС | GD | GF | H | HА | K | M | N | P | T | S | LA | |
| АИР80 (А2, А4, А6, А8) | 297 | 350 | 205 | 180 | 125 | 100 | 50 | 22 | 22 | 50 | 50 | 6 | 6 | 24,5 | 24,5 | 6 | 6 | 80 | 9 | 10 | 165 | 130 | 200 | 3,5 | 12 | 10 |
| АИР80 (В2, В4, В6) | 321 | 374 | 205 | 180 | 125 | 100 | 50 | 22 | 22 | 50 | 50 | 6 | 6 | 24,5 | 24,5 | 6 | 6 | 80 | 10 | 10 | 165 | 130 | 200 | 3,5 | 12 | 10 |
| АИР80 (В8) | 297 | 350 | 205 | 180 | 125 | 100 | 50 | 22 | 22 | 50 | 50 | 6 | 6 | 24,5 | 24,5 | 6 | 6 | 80 | 10 | 10 | 165 | 130 | 200 | 3,5 | 12 | 10 |
Установочные размеры для электродвигателя АИР 80 с малыми фланцами
| Электродвигатель | d20 | d22 | d24 | d25 | l20 |
| M | S | P | N | T | |
|
АИР80 (А2, В2, А4, В4, А6, В6, А8, В8) |
100/130 |
M6/M8 |
120/160 |
80/110 |
3,0/3,5 |
-
