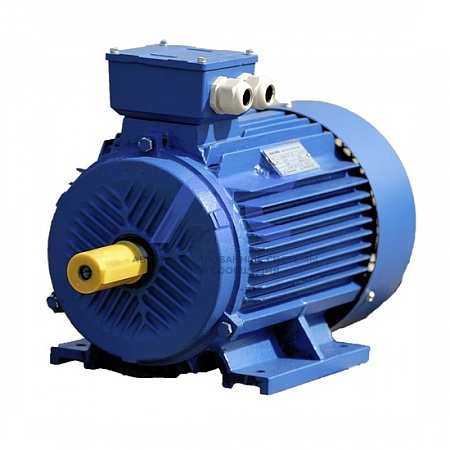

Общепромышленный электродвигатель АИР 50 (А2, В2, А4, В4)
Общепромышленный электродвигатель АИР 50 (А2, В2, А4, В4)
Асинхронные трёхфазные общепромышленные электродвигатели применяются во всех отраслях промышленности, в электроприводах различных устройств, механизмов и машин, не требующих регулирования частоты вращения (насосы, вентиляторы, компрессоры и т.п.).
Общепромышленный электродвигатель АИР 50 (А2, В2, А4, В4)
Асинхронные трёхфазные общепромышленные электродвигатели применяются во всех отраслях промышленности, в электроприводах различных устройств, механизмов и машин, не требующих регулирования частоты вращения (насосы, вентиляторы, компрессоры и т.п.).
Основное (базовое) исполнение – электродвигатель, предназначенный для режима работы S1, от сети переменного тока 50 Гц напряжением 380В (220В, 660В). Климатическое исполнение и категория размещения У3, степень защиты IP54 с типовыми техническими характеристиками, соответствующими требованиям стандартов.
Модифицированное исполнение – электродвигатель, изготовленный на основе узлов основных (базовых) двигателей с необходимыми конструктивными отличиями по способу монтажа, степени защиты, климатическому исполнению и другими отличиями.
Технические характеристики электродвигателя АИР 50
| Двигатель | Мощн., кВт | Номинальная частота вращения, об/мин | Номинальный ток при 220/380, А | Номинальный крутящий момент, Н·м | КПД, % | Cos φ | Масса, кг |
|
АИР50А2 |
0,09 |
2760 |
0,53 / 0,31 |
0,31 |
60 |
0,75 |
3,0 |
|
АИР50В2 |
0,12 |
2760 |
0,7 / 0,4 |
0,42 |
63 |
0,75 |
3,4 |
|
АИР50А4 |
0,06 |
1380 |
0,5 / 0,3 |
0,42 |
53 |
0,63 |
3,0 |
|
АИР50В4 |
0,09 |
1380 |
0,64 / 0,37 |
0,62 |
57 |
0,65 |
3,4 |
Габаритные, установочные и присоединительные размеры электродвигателя АИР 50
| Двигатель | Габаритные размеры | Установочные и присоединительные размеры, мм | ||||||||||||||||||||||||
| l30 | l33 | h31 | d30 | b10 | l10 | l31 | d1 | d2 | l1 | l2 | b1 | b2 | h5 | h6 | h1 | h2 | h | h10 | d10 | d20 | d25 | d24 | l20 | d22 | l21 | |
| L | LC | HD | AC | A | B | C | D | DА | E | ЕА | F | FА | GA | GС | GD | GF | H | HА | K | M | N | P | T | S | LA | |
| АИР50 (А2, В2, А4, В4) | 178 | - | 130 | 107 | 80 | 63 | 32 | 9 | - | 20 | - | 3 | - | 10,2 | - | 3 | - | 50 | 6 | 5,8 | 100 | 80 | 120 | 3 | 7 | 8 |
Установочные размеры для электродвигателя АИР 50 с малыми фланцами
| Электродвигатель | d20 | d22 | d25 | l20 |
| M | S | N | T | |
|
АИР50 (А2, В2, А4, В4) |
55 / 65 / 75 | M5 | 40 / 50 / 60 | 2,5 |
-
