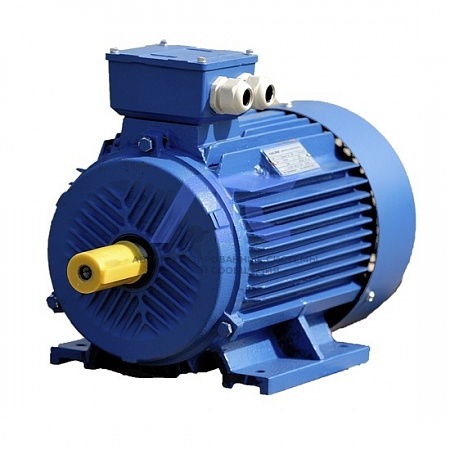

Общепромышленный электродвигатель АИР 100 (S2, L2, S4, L4, L6, L8)
Общепромышленный электродвигатель АИР 100 (S2, L2, S4, L4, L6, L8)
Асинхронные трёхфазные общепромышленные электродвигатели применяются во всех отраслях промышленности, в электроприводах различных устройств, механизмов и машин, не требующих регулирования частоты вращения (насосы, вентиляторы, компрессоры и т.п.).
Общепромышленный электродвигатель АИР 100 (S2, L2, S4, L4, L6, L8)
Асинхронные трёхфазные общепромышленные электродвигатели применяются во всех отраслях промышленности, в электроприводах различных устройств, механизмов и машин, не требующих регулирования частоты вращения (насосы, вентиляторы, компрессоры и т.п.).
Основное (базовое) исполнение – электродвигатель, предназначенный для режима работы S1, от сети переменного тока 50 Гц напряжением 380В (220В, 660В). Климатическое исполнение и категория размещения У3, степень защиты IP54 с типовыми техническими характеристиками, соответствующими требованиям стандартов.
Модифицированное исполнение – электродвигатель, изготовленный на основе узлов основных (базовых) двигателей с необходимыми конструктивными отличиями по способу монтажа, степени защиты, климатическому исполнению и другими отличиями.
Технические характеристики электродвигателя АИР 100
| Двигатель | Мощн., кВт | Номинальная частота вращения, об/мин |
Номинальный ток при напряжении 220/380В, А |
Номинальный крутящий момент, Н*м | КПД, % | Cos φ | Мпуск/ Мном | Ммакс/ Мном | Ммин/ Мном | Iпуск/ Iном | Масса, кг |
|
АИР100S2 |
4,0 |
2850 |
14,4/8,4 |
13,4 |
83,1 |
0,88 |
2,0 |
2,4 |
1,6 |
7,5 |
26,0 |
|
АИР100L2 |
5,5 | 2850 |
19,4/11,3 |
18,4 |
84,7 |
0,88 |
2,1 |
2,4 |
1,6 |
7,5 |
31,5 |
|
АИР100S4 |
3,0 |
1410 |
11,8/6,9 |
20,3 |
81,5 |
0,82 |
2,0 |
2,2 |
1,6 |
7,0 |
23,0 |
|
АИР100L4 |
4,0 |
1410 |
15,1/8,8 |
27,1 |
83,1 |
0,84 |
2,1 |
2,4 |
1,6 |
7,0 |
29,2 |
|
АИР100L6 |
2,2 |
940 |
10,1/5,9 |
22,4 |
77,7 |
0,74 |
1,9 |
2,2 |
1,6 |
6,0 | 27,0 |
|
АИР100L8 |
1,5 |
700 |
7,4/4,3 |
20,5 |
76,5 |
0,70 |
1,6 |
2,0 |
1,5 |
3,7 | 24,0 |
Габаритные, установочные и присоединительные размеры электродвигателя АИР 100
| Двигатель | Габаритные размеры | Установочные и присоединительные размеры, мм | ||||||||||||||||||||||||
| l30 | l33 | h31 | d30 | b10 | l10 | l31 | d1 | d2 | l1 | l2 | b1 | b2 | h5 | h6 | h1 | h2 | h | h10 | d10 | d20 | d25 | d24 | l20 | d22 | l21 | |
| L | LC | HD | AC | A | B | C | D | DА | E | ЕА | F | FА | GA | GС | GD | GF | H | HА | K | M | N | P | T | S | LA | |
|
АИР 100 (S2, S4) |
390 | 455 | 242 | 226 | 160 | 112 | 63 | 28 | 28 | 60 | 60 | 8 | 8 | 31 | 31 | 7 | 7 | 100 | 12 | 12 | 215 | 180 | 250 | 4 | 15 | 14 |
|
АИР 100 (L2, L4, L6, L8) |
390 | 455 | 242 | 226 | 160 | 140 | 63 | 28 | 28 | 60 | 60 | 8 | 8 | 31 | 31 | 7 | 7 | 100 | 12 | 12 | 215 | 180 | 250 | 4 | 15 | 14 |
Установочные размеры для электродвигателя АИР 100 с малыми фланцами
| Электродвигатель | d20 | d22 | d24 | d25 | l20 |
| M | S | P | N | T | |
|
АИР 100 (S2, L2, S4, L4, L6, L8) |
130 |
M8 |
160 |
110 |
3,5 |
-
