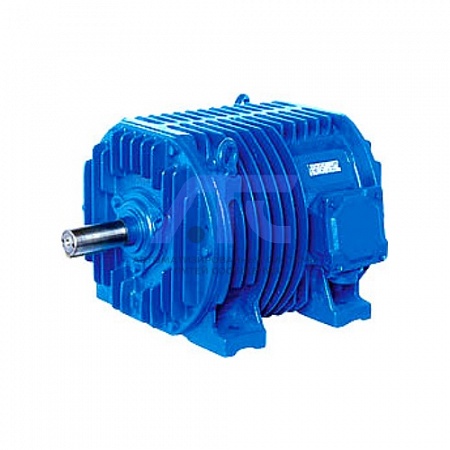

Электродвигатель рольганговый АРМ 74 (10, 12, 16, 30)
Электродвигатель рольганговый АРМ 74 (10, 12, 16, 30)
Рольганговые электродвигатели АРМ и АР марки "Энерал" используются для комплектации приводов, работающих в условиях высоких температур металлургического производства, для индивидуального привода роликов рольгангов.
Электродвигатель рольганговый АРМ 74 (10, 12, 16, 30)
Рольганговые электродвигатели АРМ и АР марки "Энерал" используются для комплектации приводов, работающих в условиях высоких температур металлургического производства, для индивидуального привода роликов рольгангов.
Основное (базовое) исполнение – асинхронный трехфазный электродвигатель, предназначенный для режима работы S1 или повторно-кратковременного с частыми пусками и торможениями с ПВ 40%, с питанием от сети переменного тока 50 Гц напряжением 380В, климатическое исполнение и категория размещения У3; степень защиты IP54, способ охлаждения IC0040.
Технические характеристики электродвигателей АРМ 74 (10, 12, 16, 30)
| Тип двигателя | Номин. мощность, кВт | Номин. частота вращения, об/мин | Номин. ток Iном, А | Пусковой момент Мпуск, Н*м | Пусковой ток Iпуск, А | Динамическая постоянная при ПВ40%, кгм²/час | Момент инерции ротора, кг*м² | КПД, % | cos φ | Масса, кг |
| АРМ74-10* | 6,7 | 535 | 15,8 | 425 | 70,0 | 3100 | 1,01 | 80,0 | 0,73 | 395 |
| АРМ74-12* | 5,3 | 455 | 15,1 | 450 | 67,0 | 4300 | 1,01 | 79,0 | 0,60 | 395 |
| АРМ74-16* | 4,0* | 340 | 17,2 | 425 | 58,0 | 6800 | 1,01 | 71,0 | 0,40 | 395 |
| АРМ74-30 | 1,0 | 180 | 15,8 | 175 | 22,4 | 14000 | 1,59 | 46,5 | 0,21 | 370 |
Мощность: *Для ПВ=80% **Для ПВ=60%
Габаритные, установочные и присоединительные размеры электродвигателей АРМ 74 (10, 12, 16, 30) исполнение IM1001
| ЭД | Габаритные размеры, не более | Установочные размеры | Справочные размеры | |||||||||||||||||||
| b31 | d30 | L30 | L33 | h30 | b1 | b10 |
d1 d2 |
d10 |
L1 L2 |
L10 | L31 | h | h1 | h5 | b11 | d34 | L11 | L12 | L34 | h10 | h34 | |
|
АРМ73* АРМ74 |
290 | 510 | 760 | 922 | 470 | 18 | 400 | 60 | 24 | 140 | 340 | 151 | 250 | 11 | 64 | 485 | G1¼-А | 465 | 125 | 435 | 40 | 155 |
Габаритные, установочные и присоединительные размеры электродвигателей АРМ 74 (10, 12, 16, 30) исполнение IM3001
|
Тип двигателя |
Габаритные размеры, не более | Установочные размеры | Cправочные размеры | ||||||||||||||||
| b31 | d30 | L30 | b1 | d1 | d20 | d22 | d24 | d25 | L1 | L20 | h1 | h5 | n | d34 | L21 | L34 | L39* | h35 | |
|
АРМ73 АРМ74* |
255 | 510 | 760 | 18 | 60 | 400 | 19 | 450 | 350 | 140 | 5 | 11 | 64 | 8 | G1¼-А | 20 | 435 | +16 | 250 |
* Размер L39 со знаком «+» - вал утопающий; со знаком «-» - вал выступающий
-
