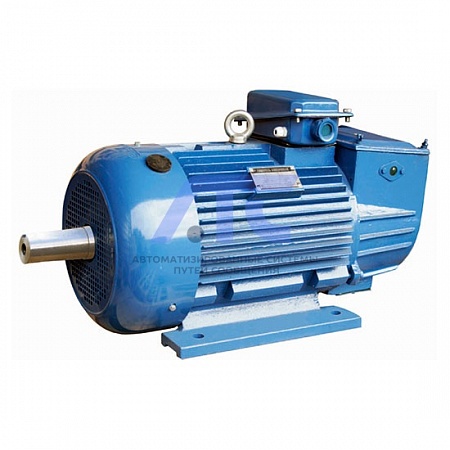

Электродвигатель крановый с короткозамкнутым ротором МТКН, MTKF (412-6, 412-8)
Электродвигатель крановый с короткозамкнутым ротором МТКН, MTKF (412-6, 412-8)
Крановые электродвигатели серий MTF, МТН, ДMTF, 4МТН, MTKF, МТКН, ДMTKF, а также крановые двигатели других серий предназначены для работы в электроприводах металлургических агрегатов и подъемно-транспортных механизмах всех видов и поставляются на комплектацию башенных, козловых, портальных, мостовых и других кранов.
Электродвигатель крановый с короткозамкнутым ротором МТКН, MTKF (412-6, 412-8)
Крановые электродвигатели серий MTF, МТН, ДMTF, 4МТН, MTKF, МТКН, ДMTKF, а также крановые двигатели других серий предназначены для работы в электроприводах металлургических агрегатов и подъемно-транспортных механизмах всех видов и поставляются на комплектацию башенных, козловых, портальных, мостовых и других кранов.
Основное (базовое) исполнение – асинхронный трехфазный крановый электродвигатель, предназначенный для режима работы S3 ПВ=40% по ГОСТ 183, с питанием от сети переменного тока 50 Гц напряжением 220/380В (500В, 660В по требованию). Климатическое исполнение и категория размещения У1, степень защиты IP55, с типовыми техническими характеристиками, соответствующими требованиям стандартов.
Технические характеристики электродвигателей MTKH412-6 и MTKH412-8
| Двигатель | Мощность, кВт | Номинальная частота вращения, об/мин | КПД, % | Cos φ | Номинальный ток статора при 220/380В, А | Номинальный крутящий момент, Н*м | Ммакс/ Мном | Масса, кг |
| МТКН412-6** | 30 | 960 | 88,0 | 0,82 | 109 / 63 | 298 | 2,8 | 335 |
| MTKH412-6* | 30 | 945 | 87,5 | 0,85 | 106 / 61 | 303 | 3,3 | 279 |
| МТКН412-8** | 22 | 715 | 86,0 | 0,79 | 85 / 49 | 294 | 2,8 | 335 |
| MTKH412-8* | 22 | 700 | 83,0 | 0,75 | 93 / 54 | 300 | 3,2 | 290 |
** Приведены значения для крановых электродвигателей марки «ЭНЕРАЛ»
* Для крановых двигателей производства «Сибэлектромотор»
Габаритные, установочные и присоединительные размеры электродвигателей MTKH412-6 и MTKH412-8
| Серия | Тип | IM | b1 | b10 | b11 | d1, d2 | d5 | d10 | d20 | d22 | d24 | d25 | h | h1 | h5 | h10 | h31 | l1, l2 | l3 | l10 | l11 | l20 | l30 | l31 | l33 |
| МТКН | 412-6** | 1003, 1004 | 16 | 330 | 412 | 65 | М42х3 | 28 | - | - | - | - | 225 | 10 | - | 28 | 540 | 140 | 105 | 420 | 529 | - | 852 | 165* | 995 |
| 2003, 2004 | 16 | 330 | 412 | 65 | М42х3 | 28 | 350 | 8х18 | 400 | 300 | 225 | 10 | - | 28 | 540 | 140 | 105 | 420 | 529 | 5 | 885 | 165 | 1027 | ||
| MTKH | 412-6 | 1003, 1004 | 16 | 330 | 440 | 65 | М42х3 | 28 | - | - | - | - | 225 | 10 | - | 25 | 525 | 140 | 105 | 420 | 510 | - | 767 | 165* | 910 |
| 2003, 2004 | 16 | 330 | 440 | 65 | М42х3 | 28 | 350 | 8х18 | 400 | 300 | 225 | 10 | - | 25 | 525 | 140 | 105 | 420 | 510 | 5 | 781 | 165 | 926 | ||
| МТКН | 412-8** | 1003, 1004 | 16 | 330 | 412 | 65 | М42х3 | 28 | - | - | - | - | 225 | 10 | - | 28 | 540 | 140 | 105 | 420 | 529 | - | 852 | 165* | 995 |
| 2003, 2004 | 16 | 330 | 412 | 65 | М42х3 | 28 | 350 | 8х18 | 400 | 300 | 225 | 10 | - | 28 | 540 | 140 | 105 | 420 | 529 | 5 | 885 | 165 | 1027 | ||
| MTKH | 412-8 | 1003, 1004 | 16 | 330 | 440 | 65 | М42х3 | 28 | - | - | - | - | 225 | 10 | - | 25 | 525 | 140 | 105 | 420 | 510 | - | 767 | 165* | 910 |
| 2003, 2004 | 16 | 330 | 440 | 65 | М42х3 | 28 | 350 | 8х18 | 400 | 300 | 225 | 10 | - | 25 | 525 | 140 | 105 | 420 | 510 | 5 | 781 | 165 | 926 |
* Электродвигатели, размер l31 которых обозначен *, в исполнениях 1001 и 1003 имеют вал со стороны вентилятора; остальные - со стороны щеточно-контактного механизма
** Электродвигатели марки ЭНЕРАЛ
-
