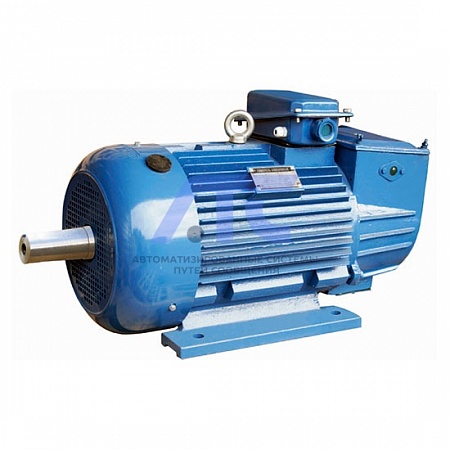

Электродвигатель крановый с короткозамкнутым ротором МТКН, MTKF (311-6, 311-8)
Электродвигатель крановый с короткозамкнутым ротором МТКН, MTKF (311-6, 311-8)
Крановые электродвигатели серий MTF, МТН, ДMTF, 4МТН, MTKF, МТКН, ДMTKF, а также крановые двигатели других серий предназначены для работы в электроприводах металлургических агрегатов и подъемно-транспортных механизмах всех видов и поставляются на комплектацию башенных, козловых, портальных, мостовых и других кранов.
Электродвигатель крановый с короткозамкнутым ротором МТКН, MTKF (311-6, 311-8)
Крановые электродвигатели серий MTF, МТН, ДMTF, 4МТН, MTKF, МТКН, ДMTKF, а также крановые двигатели других серий предназначены для работы в электроприводах металлургических агрегатов и подъемно-транспортных механизмах всех видов и поставляются на комплектацию башенных, козловых, портальных, мостовых и других кранов.
Основное (базовое) исполнение – асинхронный трехфазный крановый электродвигатель, предназначенный для режима работы S3 ПВ=40% по ГОСТ 183, с питанием от сети переменного тока 50 Гц напряжением 220/380В (500В, 660В по требованию). Климатическое исполнение и категория размещения У1, степень защиты IP55, с типовыми техническими характеристиками, соответствующими требованиям стандартов.
Технические характеристики электродвигателей MTKH311-6 и MTKH311-8
| Двигатель | Мощность, кВт | Номинальная частота вращения, об/мин | КПД, % | Cos φ | Номинальный ток статора при 220/380В, А | Номинальный крутящий момент, Н*м | Ммакс/ Мном | Масса, кг |
| МТКН311-6** | 11 | 945 | 83,0 | 0,78 | 45 / 26 | 111 | 2,5 | 175 |
| МТКН311-6* | 11 | 900 | 80,5 | 0,83 | 43 / 25 | 116 | 3,3 | 200 |
| МТКН311-8** | 7,5 | 690 | 80,0 | 0,70 | 35 / 20 | 104 | 2,5 | 175 |
| МТКН311-8* | 7,5 | 695 | 80,5 | 0,63 | 39 / 22 | 103 | 3,3 | 200 |
** Приведены значения для крановых электродвигателей марки «ЭНЕРАЛ»
* Для крановых двигателей производства «Сибэлектромотор»
Габаритные, установочные и присоединительные размеры электродвигателей MTKH311-6 и MTKH311-8
| Серия | Тип | IM | b1 | b10 | b11 | d1, d2 | d5 | d10 | d20 | d22 | d24 | d25 | h | h1 | h5 | h10 | h31 | l1, l2 | l3 | l10 | l11 | l20 | l30 | l31 | l33 |
| МТКН | 311-6** | 1001, 1002 | 14 | 280 | 355 | 50 | - | 24 | - | - | - | - | 180 | 9 | 53,5 | 30 | 450 | 110 | - | 260 | 335 | - | 590 | 155* | 745 |
| 2001, 2002 | 14 | 280 | 355 | 50 | - | 24 | 300 | 4х18 | 350 | 250 | 180 | 9 | 53,5 | 30 | 450 | 110 | - | 260 | 412 | 5 | 610 | 155 | 724 | ||
| MTKH | 311-6 | 1001, 1002 | 14 | 280 | 350 | 50 | - | 24 | - | - | - | - | 180 | 9 | 53,5 | 21,5 | 480 | 110 | - | 260 | 320 | - | 625 | 155* | 745 |
| 2001, 2002 | 14 | 280 | 350 | 50 | - | 24 | 300 | 4х18 | 350 | 250 | 180 | 9 | 53,5 | 21,5 | 480 | 110 | - | 260 | 320 | 5 | 650 | 155 | 762 | ||
| МТКН | 311-8** | 1001, 1002 | 14 | 280 | 355 | 50 | - | 24 | - | - | - | - | 180 | 9 | 53,5 | 30 | 450 | 110 | - | 260 | 335 | - | 590 | 155* | 745 |
| 2001, 2002 | 14 | 280 | 355 | 50 | - | 24 | 300 | 4х18 | 350 | 250 | 180 | 9 | 53,5 | 30 | 450 | 110 | - | 260 | 412 | 5 | 610 | 155 | 724 | ||
| MTKH | 311-8 | 1001, 1002 | 14 | 280 | 350 | 50 | - | 24 | - | - | - | - | 180 | 9 | 53,5 | 21,5 | 480 | 110 | - | 260 | 320 | - | 625 | 155* | 745 |
| 2001, 2002 | 14 | 280 | 350 | 50 | - | 24 | 300 | 4х18 | 350 | 250 | 180 | 9 | 53,5 | 21,5 | 480 | 110 | - | 260 | 320 | 5 | 650 | 155 | 762 |
* Электродвигатели, размер l31 которых обозначен *, в исполнениях 1001 и 1003 имеют вал со стороны вентилятора; остальные - со стороны щеточно-контактного механизма
** Электродвигатели марки ЭНЕРАЛ
-
