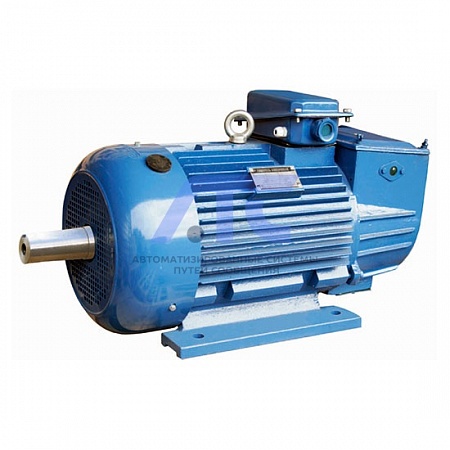

Электродвигатель крановый с короткозамкнутым ротором МТКН, 4МТКН, AMTKF (132 M6, LA6, LB6)
Электродвигатель крановый с короткозамкнутым ротором МТКН, 4МТКН, AMTKF (132 M6, LA6, LB6)
Крановые электродвигатели серий MTF, МТН, ДMTF, 4МТН, MTKF, МТКН, ДMTKF, а также крановые двигатели других серий предназначены для работы в электроприводах металлургических агрегатов и подъемно-транспортных механизмах всех видов и поставляются на комплектацию башенных, козловых, портальных, мостовых и других кранов.
Электродвигатель крановый с короткозамкнутым ротором МТКН, 4МТКН, AMTKF (132 M6, LA6, LB6)
Крановые электродвигатели серий MTF, МТН, ДMTF, 4МТН, MTKF, МТКН, ДMTKF, а также крановые двигатели других серий предназначены для работы в электроприводах металлургических агрегатов и подъемно-транспортных механизмах всех видов и поставляются на комплектацию башенных, козловых, портальных, мостовых и других кранов.
Основное (базовое) исполнение – асинхронный трехфазный крановый электродвигатель, предназначенный для режима работы S3 ПВ=40% по ГОСТ 183, с питанием от сети переменного тока 50 Гц напряжением 220/380В (500В, 660В по требованию). Климатическое исполнение и категория размещения У1, степень защиты IP55, с типовыми техническими характеристиками, соответствующими требованиям стандартов.
Технические характеристики электродвигателей AMTKF132М6, МТКН132LA6 и МТКН132LB6
| Двигатель | Мощность, кВт | Номинальная частота вращения, об/мин | КПД, % | Cos φ | Номинальный ток статора при 220/380В, А | Номинальный крутящий момент, Н*м | Ммакс/ Мном | Масса, кг |
| AMTKF132М6 | 5,0 | 905 | 75,0 | 0,75 | 12,6 | 52,8 | 2,5 | 103 |
| MTKH132LA6** | 5,5 | 900 | 76,0 | 0,76 | 25 / 14,5 | 58,4 | 2,5 | 90 |
| 4MTKH132LA6 | 5,5 | 900 | 76,0 | 0,76 | 25 / 14,5 | 58,4 | 2,5 | 93 |
| MTKH132LB6** | 7,5 | 940 | 73,0 | 0,87 | 31 / 18 | 76,2 | 2,5 | 102 |
| AMTKF132L6 | 7,5 | 900 | 75,0 | 0,75 | 35 / 20 | 79,6 | 2,6 | 120 |
** Приведены значения для крановых электродвигателей марки «ЭНЕРАЛ»
Габаритные, установочные и присоединительные размеры электродвигателей AMTKF132М6, МТКН132LA6 и МТКН132LB6
| Серия | Тип | IM | b1 | b10 | b11 | d1, d2 | d5 | d10 | d20 | d22 | d24 | d25 | h | h1 | h5 | h10 | h31 | l1, l2 | l3 | l10 | l11 | l20 | l30 | l31 | l33 |
| AMTKF |
132М6 |
1001, 1002 | 12 | 216 | 270 | 42 | - | 12 | - | - | - | - | 132 | 8 | 45 | 15 | 350 | 110 | - | 203 | 245 | - | 536 | 89 | 647 |
| 2001, 2002 | 12 | 216 | 270 | 42 | - | 12 | 300 | 4х19 | 350 | 250 | 132 | 8 | 45 | 15 | 350 | 110 | - | 203 | 245 | 5 | 536 | 90 | 647 | ||
| МТКН | 132LA6** | 1001, 1002 | 12 | 216 | 260 | 42 | - | 12 | - | - | - | - | 132 | 8 | 45 | 25 | 350 | 110 | - | 203 | 255 | - | 495 | 89* | 577 |
| 2001, 2002 | 12 | 216 | 280 | 42 | - | 12 | 300 | 4х19 | 350 | 250 | 132 | 8 | 45 | 25 | 350 | 110 | - | 203 | 370 | 4 | 527 | 89 | 693 | ||
| 4MTKH | 132LA6 | 1001, 1002 | 12 | 216 | 270 | 42 | - | 12 | - | - | - | - | 132 | 8 | 45 | 16 | 318 | 110 | - | 203 | 250 | - | 578 | 89 | 692 |
| 2001, 2002 | 12 | 216 | 270 | 42 | - | 12 | 300 | 4х19 | 350 | 250 | 132 | 8 | 45 | 16 | 318 | 110 | - | 203 | 250 | 5 | 578 | 89 | 692 | ||
| МТКН | 132LB6** | 1001, 1002 | 12 | 216 | 260 | 42 | - | 12 | - | - | - | - | 132 | 8 | 45 | 25 | 350 | 110 | - | 203 | 255 | - | 495 | 89* | 577 |
| 2001, 2002 | 12 | 216 | 280 | 42 | - | 12 | 300 | 4х19 | 350 | 250 | 132 | 8 | 45 | 25 | 350 | 110 | - | 203 | 370 | 4 | 527 | 89 | 693 | ||
| AMTKF(H) | 132L6 | 1001, 1002 | 12 | 216 | 270 | 42 | - | 12 | - | - | - | - | 132 | 8 | 45 | 15 | 350 | 110 | - | 203 | 245 | - | 576 | 89 | 687 |
| 2001, 2002 | 12 | 216 | 270 | 42 | - | 12 | 300 | 4х19 | 350 | 250 | 132 | 8 | 45 | 15 | 350 | 110 | - | 203 | 245 | 5 | 576 | 90 | 687 |
* Электродвигатели, размер l31 которых обозначен *, в исполнениях 1001 и 1003 имеют вал со стороны вентилятора; остальные - со стороны щеточно-контактного механизма
** Приведены значения для крановых электродвигателей марки «ЭНЕРАЛ»
-
