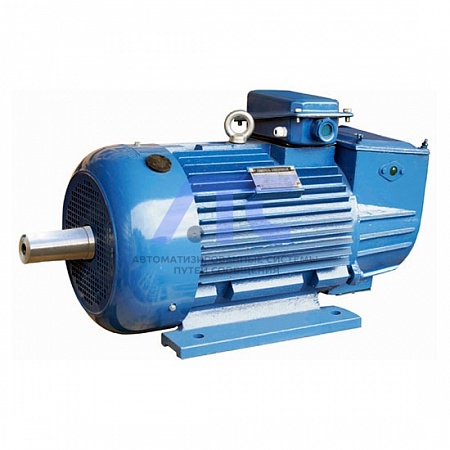

Электродвигатель крановый с фазным ротором МТН, MTF (512-6, 512-8)
Электродвигатель крановый с фазным ротором МТН, MTF (512-6, 512-8)
Крановые электродвигатели серий MTF, МТН, ДMTF, 4МТН, MTKF, МТКН, ДMTKF, а также крановые двигатели других серий предназначены для работы в электроприводах металлургических агрегатов и подъемно-транспортных механизмах всех видов и поставляются на комплектацию башенных, козловых, портальных, мостовых и других кранов.
Электродвигатель крановый с фазным ротором МТН, MTF (512-6, 512-8)
Крановые электродвигатели серий MTF, МТН, ДMTF, 4МТН, MTKF, МТКН, ДMTKF, а также крановые двигатели других серий предназначены для работы в электроприводах металлургических агрегатов и подъемно-транспортных механизмах всех видов и поставляются на комплектацию башенных, козловых, портальных, мостовых и других кранов.
Основное (базовое) исполнение – асинхронный трехфазный крановый электродвигатель, предназначенный для режима работы S3 ПВ=40% по ГОСТ 183, с питанием от сети переменного тока 50 Гц напряжением 220/380В (500В, 660В по требованию). Климатическое исполнение и категория размещения У1, степень защиты IP55, с типовыми техническими характеристиками, соответствующими требованиям стандартов.
Технические характеристики электродвигателей МТН512-6 и МТН512-8
| Двигатель | Мощность, кВт | Номинальная частота вращения, об/мин | КПД, % | Cos φ | Номинальный ток статора при 220/380В, А | Номинальный ток ротора, А | Напряжение ротора, В | Номинальный крутящий момент, Н*м | Ммакс/ Мном | Масса, кг |
| MTH512-6* | 55 | 955 | 88,0 | 0,81 | 117 | 122 | 285 | 550 | 2,9 | 490 |
| МТН512-8** | 37 | 725 | 86,0 | 0,74 | 88 | 76 | 305 | 487 | 2,9 | 535 |
| MTH512-8* | 37 | 725 | 86,0 | 0,74 | 88 | 76 | 305 | 487 | 2,9 | 470 |
** Приведены значения для крановых электродвигателей марки «ЭНЕРАЛ»
* Для крановых двигателей производства «Сибэлектромотор»
Габаритные, установочные и присоединительные размеры электродвигателей МТН512-6 и МТН512-8
| Серия | Тип | IM | b1 | b10 | b11 | d1, d2 | d5 | d10 | d20 | d22 | d24 | d25 | h | h1 | h5 | h10 | h31 | l1, l2 | l3 | l10 | l11 | l20 | l30 | l31 | l33 |
| MTH | 512-6 | 1003, 1004 | 18 | 380 | 500 | 70 | М48х3 | 35 | - | - | - | - | 250 | 11 | - | 25 | 570 | 140 | 105 | 390 | 600 | - | 1071 | 271* | 1220 |
| 2003, 2004 | 18 | 380 | 500 | 70 | М48х3 | 35 | 400 | 8х18 | 450 | 350 | 250 | 11 | - | 25 | 570 | 140 | 105 | 390 | 600 | - | 1071 | 271 | 1216 | ||
| МТН | 512-8** | 1003, 1004 | 18 | 380 | 480 | 70 | М48х3 | 35 | - | - | - | - | 250 | 11 | - | 30 | 585 | 140 | 105 | 390 | 530 | - | 1215 | 271* | 1357 |
| 2003, 2004 | 18 | 380 | 480 | 70 | М48х3 | 35 | 400 | 8х18 | 450 | 350 | 250 | 11 | - | 30 | 585 | 140 | 105 | 390 | 530 | 5 | 1190 | 271 | 1335 | ||
| MTH | 512-8 | 1003, 1004 | 18 | 380 | 500 | 70 | М48х3 | 35 | - | - | - | - | 250 | 11 | - | 25 | 570 | 140 | 105 | 390 | 600 | - | 1071 | 271* | 1220 |
| 2003, 2004 | 18 | 380 | 500 | 70 | М48х3 | 35 | 400 | 8х18 | 450 | 350 | 250 | 11 | - | 25 | 570 | 140 | 105 | 390 | 600 | - | 1071 | 271 | 1216 |
* Электродвигатели, размер l31 которых обозначен *, в исполнениях 1001 и 1003 имеют вал со стороны вентилятора; остальные - со стороны щеточно-контактного механизма
** Приведены значения для крановых электродвигателей марки «ЭНЕРАЛ»
-
