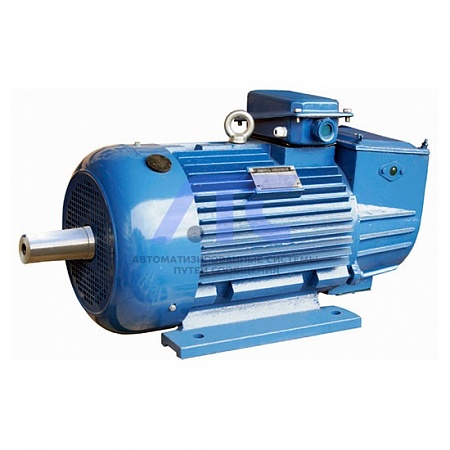

Электродвигатель крановый с фазным ротором МТН, MTF (511-6, 511-8)
Электродвигатель крановый с фазным ротором МТН, MTF (511-6, 511-8)
Крановые электродвигатели серий MTF, МТН, ДMTF, 4МТН, MTKF, МТКН, ДMTKF, а также крановые двигатели других серий предназначены для работы в электроприводах металлургических агрегатов и подъемно-транспортных механизмах всех видов и поставляются на комплектацию башенных, козловых, портальных, мостовых и других кранов.
Электродвигатель крановый с фазным ротором МТН, MTF (511-6, 511-8)
Крановые электродвигатели серий MTF, МТН, ДMTF, 4МТН, MTKF, МТКН, ДMTKF, а также крановые двигатели других серий предназначены для работы в электроприводах металлургических агрегатов и подъемно-транспортных механизмах всех видов и поставляются на комплектацию башенных, козловых, портальных, мостовых и других кранов.
Основное (базовое) исполнение – асинхронный трехфазный крановый электродвигатель, предназначенный для режима работы S3 ПВ=40% по ГОСТ 183, с питанием от сети переменного тока 50 Гц напряжением 220/380В (500В, 660В по требованию). Климатическое исполнение и категория размещения У1, степень защиты IP55, с типовыми техническими характеристиками, соответствующими требованиям стандартов.
Технические характеристики электродвигателей МТН511-6 и МТН511-8
| Двигатель | Мощность, кВт | Номинальная частота вращения, об/мин | КПД, % | Cos φ | Номинальный ток статора при 220/380В, А | Номинальный ток ротора, А | Напряжение ротора, В | Номинальный крутящий момент, Н*м | Ммакс/ Мном | Масса, кг |
| MTH 511-6* | 37 | 955 | 87,0 | 0,81 | 80 | 80 | 295 | 370 | 3,0 | 390 |
| МТН 511-8** | 30 | 715 | 85,0 | 0,72 | 74,5 | 70 | 275 | 401 | 2,9 | 500 |
| MTH 511-8* | 30 | 715 | 85,0 | 0,72 | 74,5 | 70 | 275 | 401 | 2,9 | 390 |
** Приведены значения для крановых электродвигателей марки «ЭНЕРАЛ»
* Для крановых двигателей производства «Сибэлектромотор»
Габаритные, установочные и присоединительные размеры электродвигателей МТН511-6 и МТН511-8
| Серия | Тип | IM | b1 | b10 | b11 | d1, d2 | d5 | d10 | d20 | d22 | d24 | d25 | h | h1 | h5 | h10 | h31 | l1, l2 | l3 | l10 | l11 | l20 | l30 | l31 | l33 |
| MTH | 511-6 | 1003, 1004 | 18 | 380 | 500 | 70 | М48х3 | 35 | - | - | - | - | 250 | 11 | - | 25 | 570 | 140 | 105 | 310 | 480 | - | 961 | 251* | 1110 |
| 2003, 2004 | 18 | 380 | 500 | 70 | М48х3 | 35 | 400 | 8х18 | 450 | 350 | 250 | 11 | - | 25 | 570 | 140 | 105 | 310 | 480 | - | 961 | 251 | 1106 | ||
| МТН | 511-8** | 1003, 1004 | 18 | 380 | 480 | 70 | М48х3 | 35 | - | - | - | - | 250 | 11 | - | 30 | 585 | 140 | 105 | 310 | 530 | - | 1195 | 251* | 1337 |
| 2003, 2004 | 18 | 380 | 480 | 70 | М48х3 | 35 | 400 | 8х18 | 450 | 350 | 250 | 11 | - | 30 | 585 | 140 | 105 | 310 | 530 | 5 | 1170 | 251 | 1315 | ||
| MTH | 511-8 | 1003, 1004 | 18 | 380 | 500 | 70 | М48х3 | 35 | - | - | - | - | 250 | 11 | - | 25 | 570 | 140 | 105 | 310 | 480 | - | 961 | 251* | 1110 |
| 2003, 2004 | 18 | 380 | 500 | 70 | М48х3 | 35 | 400 | 8х18 | 450 | 350 | 250 | 11 | - | 25 | 570 | 140 | 105 | 310 | 480 | - | 961 | 251 | 1106 |
* Электродвигатели, размер l31 которых обозначен *, в исполнениях 1001 и 1003 имеют вал со стороны вентилятора; остальные - со стороны щеточно-контактного механизма
** Приведены значения для крановых электродвигателей марки «ЭНЕРАЛ»
-
