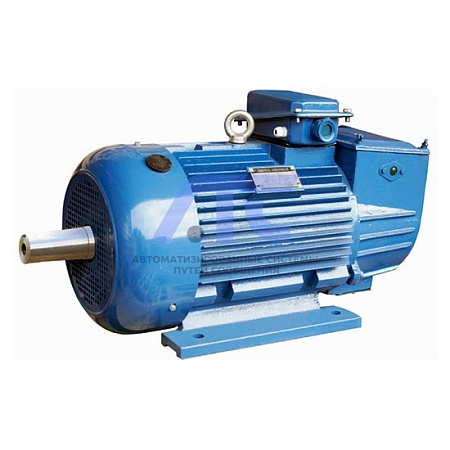

Электродвигатель крановый с фазным ротором МТН, MTF (412-6, 412-8)
Электродвигатель крановый с фазным ротором МТН, MTF (412-6, 412-8)
Крановые электродвигатели серий MTF, МТН, ДMTF, 4МТН, MTKF, МТКН, ДMTKF, а также крановые двигатели других серий предназначены для работы в электроприводах металлургических агрегатов и подъемно-транспортных механизмах всех видов и поставляются на комплектацию башенных, козловых, портальных, мостовых и других кранов.
Электродвигатель крановый с фазным ротором МТН, MTF (412-6, 412-8)
Крановые электродвигатели серий MTF, МТН, ДMTF, 4МТН, MTKF, МТКН, ДMTKF, а также крановые двигатели других серий предназначены для работы в электроприводах металлургических агрегатов и подъемно-транспортных механизмах всех видов и поставляются на комплектацию башенных, козловых, портальных, мостовых и других кранов.
Основное (базовое) исполнение – асинхронный трехфазный крановый электродвигатель, предназначенный для режима работы S3 ПВ=40% по ГОСТ 183, с питанием от сети переменного тока 50 Гц напряжением 220/380В (500В, 660В по требованию). Климатическое исполнение и категория размещения У1, степень защиты IP55, с типовыми техническими характеристиками, соответствующими требованиям стандартов.
Технические характеристики электродвигателей МТН412-6 и МТН412-8
| Двигатель | Мощность, кВт | Номинальная частота вращения, об/мин | КПД, % | Cos φ | Номинальный ток статора при 220/380В, А | Номинальный ток ротора, А | Напряжение ротора, В | Номинальный крутящий момент, Н*м | Ммакс/ Мном | Масса, кг |
| МТН 412-6** | 30 | 960 | 88,0 | 0,82 | 109 / 63 | 74,4 | 250 | 298 | 2,8 | 350 |
| MTH 412-6* | 30 | 960 | 87,0 | 0,79 | 115 / 66 | 72 | 273 | 298 | 2,8 | 300 |
| МТН 412-8** | 22 | 715 | 86,0 | 0,79 | 85 / 49 | 59 | 232 | 294 | 2,8 | 350 |
| MTH 412-8* | 22 | 715 | 83,0 | 0,70 | 99 / 58 | 58 | 248 | 294 | 3,0 | 305 |
** Приведены значения для крановых электродвигателей марки «ЭНЕРАЛ»
* Для крановых двигателей производства «Сибэлектромотор»
Габаритные, установочные и присоединительные размеры электродвигателей МТН412-6 и МТН412-8
| Серия | Тип | IM | b1 | b10 | b11 | d1, d2 | d5 | d10 | d20 | d22 | d24 | d25 | h | h1 | h5 | h10 | h31 | l1, l2 | l3 | l10 | l11 | l20 | l30 | l31 | l33 |
| МТН | 412-6** | 1003, 1004 | 16 | 330 | 412 | 65 | М42х3 | 28 | - | - | - | - | 225 | 10 | - | 28 | 540 | 140 | 105 | 420 | 529 | - | 1047 | 165* | 1190 |
| 2003, 2004 | 16 | 330 | 412 | 65 | М42х3 | 28 | 350 | 8х18 | 400 | 300 | 225 | 10 | - | 28 | 540 | 140 | 105 | 420 | 529 | 5 | 1047 | 165 | 1190 | ||
| MTH | 412-6 | 1003, 1004 | 16 | 330 | 440 | 65 | М42х3 | 28 | - | - | - | - | 225 | 10 | - | 25 | 525 | 140 | 105 | 420 | 510 | - | 907 | 165* | 1053 |
| 2003, 2004 | 16 | 330 | 440 | 65 | М42х3 | 28 | 350 | 8х18 | 400 | 300 | 225 | 10 | - | 25 | 525 | 140 | 105 | 420 | 510 | - | 917 | 165 | 1062 | ||
| МТН | 412-8** | 1003, 1004 | 16 | 330 | 412 | 65 | М42х3 | 28 | - | - | - | - | 225 | 10 | - | 28 | 540 | 140 | 105 | 420 | 529 | - | 1047 | 165* | 1190 |
| 2003, 2004 | 16 | 330 | 412 | 65 | М42х3 | 28 | 350 | 8х18 | 400 | 300 | 225 | 10 | - | 28 | 540 | 140 | 105 | 420 | 529 | 5 | 1047 | 165 | 1190 | ||
| MTH | 412-8 | 1003, 1004 | 16 | 330 | 440 | 65 | М42х3 | 28 | - | - | - | - | 225 | 10 | - | 25 | 525 | 140 | 105 | 420 | 510 | - | 907 | 165* | 1053 |
| 2003, 2004 | 16 | 330 | 440 | 65 | М42х3 | 28 | 350 | 8х18 | 400 | 300 | 225 | 10 | - | 25 | 525 | 140 | 105 | 420 | 510 | - | 917 | 165 | 1062 |
* Электродвигатели, размер l31 которых обозначен *, в исполнениях 1001 и 1003 имеют вал со стороны вентилятора; остальные - со стороны щеточно-контактного механизма
** Приведены значения для крановых электродвигателей марки «ЭНЕРАЛ»
-
