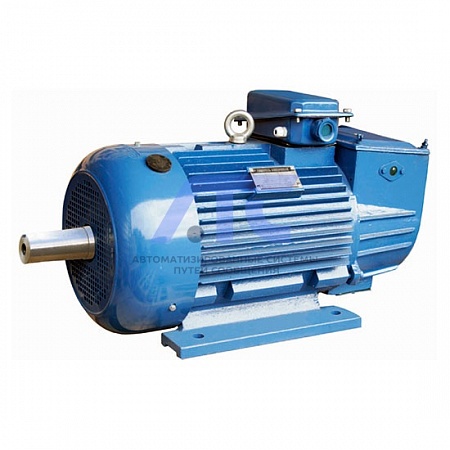

Электродвигатель крановый с фазным ротором МТН, MTF (312-6, 312-8)
Электродвигатель крановый с фазным ротором МТН, MTF (312-6, 312-8)
Крановые электродвигатели серий MTF, МТН, ДMTF, 4МТН, MTKF, МТКН, ДMTKF, а также крановые двигатели других серий предназначены для работы в электроприводах металлургических агрегатов и подъемно-транспортных механизмах всех видов и поставляются на комплектацию башенных, козловых, портальных, мостовых и других кранов.
Электродвигатель крановый с фазным ротором МТН, MTF (312-6, 312-8)
Крановые электродвигатели серий MTF, МТН, ДMTF, 4МТН, MTKF, МТКН, ДMTKF, а также крановые двигатели других серий предназначены для работы в электроприводах металлургических агрегатов и подъемно-транспортных механизмах всех видов и поставляются на комплектацию башенных, козловых, портальных, мостовых и других кранов.
Основное (базовое) исполнение – асинхронный трехфазный крановый электродвигатель, предназначенный для режима работы S3 ПВ=40% по ГОСТ 183, с питанием от сети переменного тока 50 Гц напряжением 220/380В (500В, 660В по требованию). Климатическое исполнение и категория размещения У1, степень защиты IP55, с типовыми техническими характеристиками, соответствующими требованиям стандартов.
Технические характеристики электродвигателей МТН312-6 и МТН312-8
| Двигатель | Мощность, кВт | Номинальная частота вращения, об/мин | КПД, % | Cos φ | Номинальный ток статора при 220/380В, А | Номинальный ток ротора, А | Напряжение ротора, В | Номинальный крутящий момент, Н*м | Ммакс/ Мном | Масса, кг |
| МТН 312-6** | 15 | 962 | 83,0 | 0,81 | 59 / 34 | 46,5 | 218 | 149 | 2,7 | 205 |
| MTH 312-6* | 15 | 950 | 84,0 | 0,78 | 60 / 35 | 46,0 | 210 | 151 | 3,1 | 240 |
| МТН 312-8** | 11 | 700 | 80,9 | 0,81 | 44 / 25,5 | 44 | 172 | 150 | 2,5 | 205 |
| MTH 312-8* | 11 | 710 | 81,3 | 0,69 | 51,5 / 30 | 43 | 165 | 148 | 3,0 | 240 |
** Приведены значения для крановых электродвигателей марки «ЭНЕРАЛ»
* Для крановых двигателей производства «Сибэлектромотор»
Габаритные, установочные и присоединительные размеры электродвигателей МТН312-6 и МТН312-8
| Серия | Тип | IM | b1 | b10 | b11 | d1, d2 | d5 | d10 | d20 | d22 | d24 | d25 | h | h1 | h5 | h10 | h31 | l1, l2 | l3 | l10 | l11 | l20 | l30 | l31 | l33 |
| МТН | 312-6** | 1001, 1002 | 14 | 280 | 355 | 50 | - | 24 | - | - | - | - | 180 | 9 | 53.5 | 30 | 450 | 110 | - | 320 | 400 | - | 837 | 170* | 950 |
| 2001, 2002 | 14 | 280 | 355 | 50 | - | 24 | 300 | 4х18 | 350 | 250 | 180 | 9 | 53.5 | 30 | 450 | 110 | - | 320 | 412 | 5 | 837 | 170 | 950 | ||
| MTH | 312-6 | 1001, 1002 | 14 | 280 | 350 | 50 | - | 24 | - | - | - | - | 180 | 9 | 53,5 | 21,5 | 480 | 110 | - | 320 | 380 | - | 830 | 170* | 950 |
| 2001, 2002 | 14 | 280 | 350 | 50 | - | 24 | 300 | 4х18 | 350 | 250 | 180 | 9 | 53,5 | 21,5 | 480 | 110 | - | 320 | 380 | 5 | 860 | 260 | 971 | ||
| МТН | 312-8** | 1001, 1002 | 14 | 280 | 355 | 50 | - | 24 | - | - | - | - | 180 | 9 | 53.5 | 30 | 450 | 110 | - | 320 | 400 | - | 837 | 170* | 950 |
| 2001, 2002 | 14 | 280 | 355 | 50 | - | 24 | 300 | 4х18 | 350 | 250 | 180 | 9 | 53.5 | 30 | 450 | 110 | - | 320 | 412 | 5 | 837 | 170 | 950 | ||
| MTH | 312-8 | 1001, 1002 | 14 | 280 | 350 | 50 | - | 24 | - | - | - | - | 180 | 9 | 53,5 | 21,5 | 480 | 110 | - | 320 | 380 | - | 830 | 170* | 950 |
| 2001, 2002 | 14 | 280 | 350 | 50 | - | 24 | 300 | 4х18 | 350 | 250 | 180 | 9 | 53,5 | 21,5 | 480 | 110 | - | 320 | 380 | 5 | 860 | 260 | 971 |
* Электродвигатели, размер l31 которых обозначен *, в исполнениях 1001 и 1003 имеют вал со стороны вентилятора; остальные - со стороны щеточно-контактного механизма
** Приведены значения для крановых электродвигателей марки «ЭНЕРАЛ»
-
