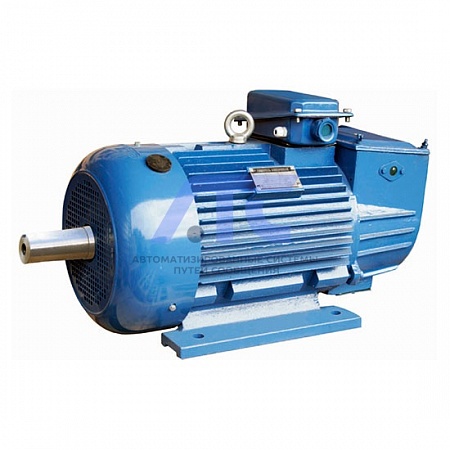

Электродвигатель крановый с фазным ротором МТН, 4МТН, AMTF (132 M6, LA6, LB6)
Электродвигатель крановый с фазным ротором МТН, 4МТН, AMTF (132 M6, LA6, LB6)
Крановые электродвигатели серий MTF, МТН, ДMTF, 4МТН, MTKF, МТКН, ДMTKF, а также крановые двигатели других серий предназначены для работы в электроприводах металлургических агрегатов и подъемно-транспортных механизмах всех видов и поставляются на комплектацию башенных, козловых, портальных, мостовых и других кранов.
Электродвигатель крановый с фазным ротором МТН, 4МТН, AMTF (132 M6, LA6, LB6)
Крановые электродвигатели серий MTF, МТН, ДMTF, 4МТН, MTKF, МТКН, ДMTKF, а также крановые двигатели других серий предназначены для работы в электроприводах металлургических агрегатов и подъемно-транспортных механизмах всех видов и поставляются на комплектацию башенных, козловых, портальных, мостовых и других кранов.
Основное (базовое) исполнение – асинхронный трехфазный крановый электродвигатель, предназначенный для режима работы S3 ПВ=40% по ГОСТ 183, с питанием от сети переменного тока 50 Гц напряжением 220/380В (500В, 660В по требованию). Климатическое исполнение и категория размещения У1, степень защиты IP55, с типовыми техническими характеристиками, соответствующими требованиям стандартов.
Технические характеристики электродвигателей AMTF 132М6, МТН 132LA6, 132LB6 и AMTF 132L6
| Двигатель | Мощность, кВт | Номинальная частота вращения, об/мин | КПД, % | Cos φ | Номинальный ток статора при 220/380В, А | Номинальный ток ротора, А | Напряжение ротора, В | Номинальный крутящий момент, Н*м | Ммакс/ Мном | Масса, кг |
| AMTF 132М6 | 5,0 | 925 | 74 | 0,72 | 24,6 / 14,3 | 20,0 | 180 | 51,6 | 2,3 | 120 |
| МТН 132LA6 | 5,5 | 900 | 76 | 0,76 | 25,0 / 14,5 | 17,1 | 211 | 58,4 | 2,5 | 120 |
| MTH 132LB6 | 7,5 | 940 | 73,0 | 0,87 | 31 / 18 | 21,7 | 240 | 76,2 | 2,5 | 130 |
| AMTF 132L6 | 7,5 | 925 | 75,0 | 0,72 | 36,5 / 21 | 21,7 | 240 | 77,4 | 2,5 | 140 |
Габаритные, установочные и присоединительные размеры электродвигателей AMTF 132М6, МТН 132LA6, 132LB6 и AMTF 132L6
| Серия | Тип | IM | b1 | b10 | b11 | d1, d2 | d5 | d10 | d20 | d22 | d24 | d25 | h | h1 | h5 | h10 | h31 | l1, l2 | l3 | l10 | l11 | l20 | l30 | l31 | l33 |
| AMTF |
132М6 |
1001, 1002 | 12 | 216 | 270 | 42 | - | 12 | - | - | - | - | 132 | 8 | 45 | 15 | 350 | 110 | - | 203 | 300 | - | 660 | 89 | 772 |
| 2001, 2002 | 10 | 220 | 280 | 35 | - | 19 | 300 | 4х18 | 330 | 250 | 132 | 8 | 38 | 25 | 350 | 80 | - | 235 | 305 | 4 | 690 | 135 | 773 | ||
| МТН |
132LA6 |
1001, 1002 | 12 | 216 | 260 | 42 | - | 12 | - | - | - | - | 132 | 8 | 45 | 25 | 350 | 110 | - | 203 | 255 | - | 675 | 89* | 788 |
| 2001, 2002 | 12 | 216 | 280 | 42 | - | 12 | 300 | 4х19 | 350 | 250 | 132 | 8 | 45 | 25 | 350 | 110 | - | 203 | 370 | 4 | 675 | 89 | 788 | ||
| MTH | 132LB6 | 1001, 1002 | 12 | 216 | 260 | 42 | - | 12 | - | - | - | - | 132 | 8 | 45 | 25 | 350 | 110 | - | 203 | 255 | - | 675 | 89* | 788 |
| 2001, 2002 | 12 | 216 | 280 | 42 | - | 12 | 300 | 4х19 | 350 | 250 | 132 | 8 | 45 | 25 | 350 | 110 | - | 203 | 370 | 4 | 675 | 89 | 788 | ||
| AMTF(H) | 132L6 | 1001, 1002 | 12 | 216 | 270 | 42 | - | 12 | - | - | - | - | 132 | 8 | 45 | 15 | 350 | 110 | - | 203 | 300 | - | 700 | 89 | 812 |
| 2001, 2002 | 12 | 216 | 270 | 42 | - | 12 | 300 | 4х19 | 350 | 250 | 132 | 8 | 45 | 15 | 350 | 110 | - | 203 | 300 | 5 | 700 | 90 | 812 |
* Электродвигатели, размер l31 которых обозначен *, в исполнениях 1001 и 1003 имеют вал со стороны вентилятора; остальные - со стороны щеточно-контактного механизма
-
