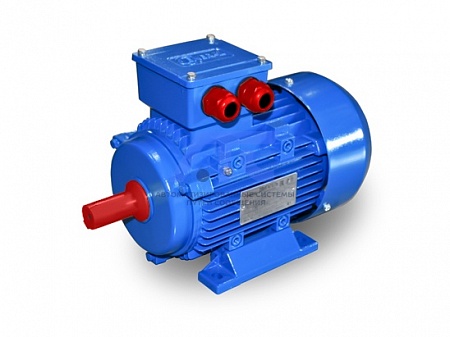

Электродвигатель евростандарт АИС 80 (А2, В2, А4, В4, A6, B6, A8, B8)
Электродвигатель евростандарт АИС 80 (А2, В2, А4, В4, A6, B6, A8, B8)
Асинхронные трёхфазные электродвигатели применяются во всех отраслях промышленности, в электроприводах различных устройств, механизмов и машин, не требующих регулирования частоты вращения (насосы, вентиляторы, компрессоры и т. п.).
Электродвигатель евростандарт АИС 80 (А2, В2, А4, В4, A6, B6, A8, B8)
Асинхронные трёхфазные электродвигатели применяются во всех отраслях промышленности, в электроприводах различных устройств, механизмов и машин, не требующих регулирования частоты вращения (насосы, вентиляторы, компрессоры и т. п.).
Электродвигатели с привязкой мощностей по зарубежным стандартам (DIN 42673, DIN42677, CENELEC - документ 28/64) находят применение в России в составе импортного оборудования.
Основное (базовое) исполнение – электродвигатель, предназначенный для режима работы S1, от сети переменного тока 50 Гц напряжением 380В (220В, 660В). Климатическое исполнение и категория размещения У3, степень защиты IP54 с типовыми техническими характеристиками, соответствующими требованиям стандартов.
Модифицированное исполнение – электродвигатель, изготовленный на основе узлов основных (базовых) двигателей с необходимыми конструктивными отличиями по способу монтажа, степени защиты, климатическому исполнению и другими отличиями.
Технические характеристики электродвигателя АИС 80
| Двигатель | Мощн., кВт | Синхронная частота вращения, об/мин | КПД, % | Cos φ | Скольжение, % | Номинальный ток при U=Δ220/Y380, А | Номинальный крутящий момент, Н*м | Iпуск/ Iном | Мпуск/ Мном | Ммакс/ Мном | Масса, кг |
|
АИС80А2 |
0,75 |
3000 |
75,0 |
0,83 |
5,2 |
3,2 / 1,8 |
2,5 |
6,1 |
2,2 |
2,3 |
10 |
| IMM80A2 |
0,75 |
3000 |
78,5 |
0,83 |
6,0 |
3,0 / 1,8 |
2,5 |
6,0 |
2,6 |
2,2 |
10,3 |
|
RA80A2 |
0,75 |
3000 |
72,5 |
0,83 |
8,0 |
3,3 / 1,9 |
2,6 |
5,0 |
2,3 |
2,3 |
8,7 |
|
АИС80В2 |
1,1 |
3000 |
76,2 |
0,84 |
5,5 |
4,5 / 2,6 |
3,7 |
6,9 |
2,2 |
2,3 |
11 |
|
IMM80B2 |
1,1 |
3000 |
79,0 |
0,83 |
6,5 |
4,4 / 2,6 |
3,7 |
6,0 |
2,1 |
2,2 |
11,1 |
|
RA80B2 |
1,1 |
3000 |
76,0 |
0,84 |
6,0 |
4,5 / 2,6 |
3,7 |
6,0 |
2,8 |
2,8 |
11 |
|
АИС80A4 |
0,55 |
1500 |
71,0 |
0,75 |
7,3 |
2,7 / 1,6 |
3,8 |
5,2 |
2,3 |
2,4 |
10 |
|
IMM80A4 |
0,55 |
1500 |
71,0 |
0,73 |
9,5 |
2,8 / 1,6 |
3,9 |
5,0 |
2,3 |
2,4 |
9,7 |
|
RA80A4 |
0,55 |
1500 |
69,5 |
0,78 | 6,0 |
2,7 / 1,6 |
3,7 |
4,2 |
1,9 |
2,1 |
8,5 |
|
АИС80В4 |
0,75 |
1500 |
73,0 |
0,76 |
7,3 |
3,6 / 2,1 |
5,2 |
5,2 |
2,3 |
2,3 |
11 |
|
IMM80B4 |
0,75 |
1500 |
75,0 |
0,75 |
10,0 |
3,5 / 2,0 |
5,3 |
5,3 |
2,5 |
2,6 |
11 |
|
RA80B4 |
0,75 |
1500 |
72,5 |
0,80 |
7,0 |
3,4 / 2,0 |
5,1 |
5,1 |
1,9 |
2,3 |
10 |
|
АИС80A6 |
0,37 |
1000 |
62,0 |
0,70 |
12,0 |
2,2 / 1,3 |
4,0 |
4,7 |
1,9 |
2,0 |
10 |
|
IMM80A6 |
0,37 |
1000 |
65,0 |
0,66 | 8,5 |
2,3 / 1,3 |
3,9 |
4,5 |
2,1 |
2,3 |
10 |
|
АИС80В6 |
0,55 |
1000 |
65,0 |
0,72 |
12,0 |
3,1 / 1,8 |
6,0 |
4,7 |
1,9 |
2,1 |
11 |
|
IMM80B6 |
0,55 |
1000 |
68,5 |
0,70 |
8,5 |
3,0 / 1,8 |
5,7 |
4,5 |
2,0 |
2,2 |
11,5 |
|
АИС80A8 |
0,18 |
750 |
51,0 |
0,61 |
14,0 |
1,5 / 0,88 |
2,7 |
3,3 |
1,8 |
1,9 |
10 |
|
IMM80A8 |
0,18 |
750 |
55,0 |
0,61 |
8,0 |
1,4 / 0,82 |
2,5 |
4,0 |
1,8 |
1,9 |
8,5 |
|
АИС80В8 |
0,25 |
750 |
54,0 |
0,61 |
14,0 |
2,0 / 1,2 |
3,7 |
3,3 |
1,8 |
1,9 |
11 |
|
IMM80B8 |
0,25 |
750 |
61,0 |
0,60 |
8,0 |
1,8 / 1,0 |
3,5 |
4,0 |
1,8 |
1,9 |
10,5 |
Габаритные, установочные и присоединительные размеры электродвигателя АИС 80
| Габарит ЭД | Габаритные размеры | Установочные и присоединительные размеры, мм | ||||||||||||||||||||||
| l30 | l33 | h31 | d24 | d30 | b10 | l10 | l31 | d1 | d2 | l1 | l2 | b1 | b2 | h5 | h6 | h1 | h | h10 | d10 | d20 | d25 | l20 | d22 | |
| L | LC | HD | P | AC | A | B | C | D | DА | E | ЕА | F | FА | GA | GС | GD | H | HА | K | M | N | T | S | |
|
АИС80 (А2, В2, А4, В4, A6, B6, A8, B8) |
291 | 335 | 216 | 200 | 155 | 125 | 100 | 50 | 19 | 19 | 40 | 40 | 6 | 6 | 21,5 | 21,5 | 6 | 80 | 9 | 10 | 165 | 130 | 3,5 | 12 |
|
IMM80 (А2, В2, А4, В4, A6, B6, A8, B8) |
273 | 317 | 197 | 200 | 163 | 125 | 100 | 50 | 19 | 19 | 40 | 40 | 6 | 6 | 21,5 | 21,5 | 6 | 80 | 9 | 10 | 165 | 130 | 3,5 | 12 |
|
RA80 (А2, А4) |
271 | 302 | 197 | 200 | 150 | 125 | 100 | 50 | 19 | 11 | 40 | 30 | 6 | 4 | 21,5 | 12,5 | 6 | 80 | 8 | 10 | 165 | 130 | 3,5 | 12 |
|
RA80 (В2, В4) |
291 | 322 | 197 | 200 | 150 | 125 | 100 | 50 | 19 | 11 | 40 | 30 | 6 | 4 | 21,5 | 12,5 | 6 | 80 | 8 | 10 | 165 | 130 | 3,5 | 12 |
Установочные размеры для электродвигателя АИС 80 с малыми фланцами
| Электродвигатель | d20 | d22 | d24 | d25 | l20 |
| M | S | P | N | T | |
|
АИС80, IMM80, RA80 (А2, В2, А4, В4, A6, B6, A8, B8) |
100/130 |
M6/M8 |
120/160 |
80/110 |
3,0 |
-
