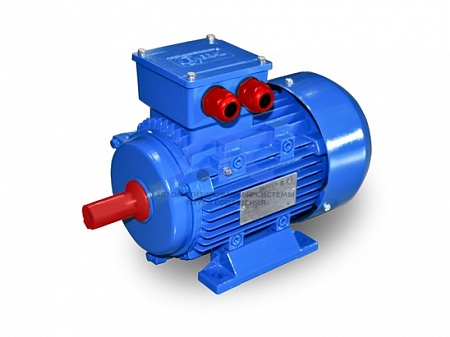

Электродвигатель евростандарт АИС 71 (А2, В2, А4, В4, A6, B6)
Электродвигатель евростандарт АИС 71 (А2, В2, А4, В4, A6, B6)
Асинхронные трёхфазные электродвигатели применяются во всех отраслях промышленности, в электроприводах различных устройств, механизмов и машин, не требующих регулирования частоты вращения (насосы, вентиляторы, компрессоры и т. п.).
Электродвигатель евростандарт АИС 71 (А2, В2, А4, В4, A6, B6)
Асинхронные трёхфазные электродвигатели применяются во всех отраслях промышленности, в электроприводах различных устройств, механизмов и машин, не требующих регулирования частоты вращения (насосы, вентиляторы, компрессоры и т. п.).
Электродвигатели с привязкой мощностей по зарубежным стандартам (DIN 42673, DIN42677, CENELEC - документ 28/64) находят применение в России в составе импортного оборудования.
Основное (базовое) исполнение – электродвигатель, предназначенный для режима работы S1, от сети переменного тока 50 Гц напряжением 380В (220В, 660В). Климатическое исполнение и категория размещения У3, степень защиты IP54 с типовыми техническими характеристиками, соответствующими требованиям стандартов.
Модифицированное исполнение – электродвигатель, изготовленный на основе узлов основных (базовых) двигателей с необходимыми конструктивными отличиями по способу монтажа, степени защиты, климатическому исполнению и другими отличиями.
Технические характеристики электродвигателя АИС 71
| Двигатель | Мощн., кВт | Синхронная частота вращения, об/мин | КПД, % | Cos φ | Скольжение, % | Номинальный ток при U=Δ220/Y380, А | Номинальный крутящий момент, Н*м | Iпуск/ Iном | Мпуск/ Мном | Ммакс/ Мном | Масса, кг |
|
АИС71А2 |
0,37 |
3000 |
69,0 |
0,81 |
8,2 |
1,7 / 1,0 |
1,3 |
6,1 |
2,3 |
2,2 |
6,0 |
| IMM71A2 |
0,37 |
3000 |
72,0 |
0,86 |
8,0 |
1,6 / 0,91 |
1,3 |
5,0 |
2,2 |
2,2 |
4,9 |
|
RA71A2 |
0,37 |
3000 |
71,0 |
0,78 |
5,5 |
1,8 / 1,0 |
1,3 |
5,0 |
2,7 |
2,7 |
6,8 |
|
АИС71В2 |
0,55 |
3000 |
74,0 |
0,82 | 7,0 |
2,4 / 1,4 |
1,9 |
6,1 |
2,3 |
2,3 |
6,3 |
|
IMM71B2 |
0,55 |
3000 |
75,0 |
0,85 |
8,0 |
2,3 / 1,3 |
1,9 |
5,0 |
2,2 |
2,2 |
5,7 |
|
RA71B2 |
0,55 |
3000 |
76,0 |
0,83 |
5,5 |
2,3 / 1,3 |
1,9 |
5,0 |
2,7 |
2,8 |
7,8 |
|
АИС71A4 |
0,25 |
1500 |
65,0 |
0,74 | 10,7 |
1,4 / 0,79 |
1,8 |
5,2 |
2,1 |
2,2 |
6,0 |
|
IMM71A4 |
0,25 |
1500 |
68,0 |
0,67 | 8,7 |
1,45 / 0,84 |
1,7 |
5,0 |
2,3 |
2,2 |
5,0 |
|
RA71A4 |
0,25 |
1500 |
63,0 |
0,72 | 6,0 |
1,45 / 0,84 |
1,7 |
4,0 |
1,9 |
2,3 |
6,4 |
|
АИС71В4 |
0,37 |
1500 |
67,0 |
0,75 | 10,7 |
1,9 / 1,1 |
2,6 |
5,2 |
2,1 |
2,2 |
6,3 |
|
IMM71B4 |
0,37 |
1500 |
68,0 |
0,70 | 8,7 |
2,0 / 1,2 |
2,6 |
5,0 |
2,3 |
2,2 |
5,7 |
|
RA71B4 |
0,37 |
1500 |
70,0 |
0,74 | 5,7 |
1,9 / 1,1 |
2,5 |
4,0 |
1,9 |
2,3 |
7,0 |
|
АИС71A6 |
0,18 |
1000 |
56,0 |
0,66 | 13,0 |
1,3 / 0,74 |
2,0 |
4,0 |
1,9 |
2,0 |
6,0 |
|
IMM71A6 |
0,18 |
1000 |
56,0 |
0,62 | 11,5 |
1,4 / 0,79 |
1,9 |
3,7 |
2,0 |
2,2 |
4,3 |
|
АИС71В6 |
0,25 |
1000 |
59,0 |
0,68 |
13,0 |
1,6 / 0,95 |
2,7 |
4,0 |
1,9 |
2,0 |
6,3 |
|
IMM71B6 |
0,25 |
1000 |
59,0 |
0,62 |
11,5 |
1,8 / 1,0 |
2,7 |
3,7 |
2,0 |
2,2 |
5,4 |
Габаритные, установочные и присоединительные размеры электродвигателя АИС 71
| Габарит ЭД | Габаритные размеры | Установочные и присоединительные размеры, мм | ||||||||||||||||||||||
| l30 | l33 | h31 | d24 | d30 | b10 | l10 | l31 | d1 | d2 | l1 | l2 | b1 | b2 | h5 | h6 | h1 | h | h10 | d10 | d20 | d25 | l20 | d22 | |
| L | LC | HD | P | AC | A | B | C | D | DА | E | ЕА | F | FА | GA | GС | GD | H | HА | K | M | N | T | S | |
|
АИС71 (А2, В2, А4, В4) |
247 | 281 | 198 | 160 | 136 | 112 | 90 | 45 | 14 | 14 | 30 | 30 | 5 | 5 | 16 | 16 | 5 | 71 | 8 | 7 | 130 | 110 | 3,5 | 10 |
|
АИС71 (A6, B6) |
247 | - | 198 | 160 | 136 | 112 | 90 | 45 | 14 | 14 | 30 | 30 | 5 | 5 | 16 | 16 | 5 | 71 | 8 | 7 | 130 | 110 | 3,5 | 10 |
|
IMM71 (А2, В2, А4, В4, A6, B6) |
234 | 268 | 162 | 160 | 135 | 112 | 90 | 45 | 14 | 14 | 30 | 30 | 5 | 5 | 16 | 16 | 5 | 71 | 7 | 7 | 130 | 110 | 3,5 | 10 |
|
RA71 (А2, В2, А4, В4) |
241 | 272 | 188 | 160 | 150 | 112 | 90 | 45 | 14 | 11 | 30 | 30 | 5 | 4 | 16 | 12,5 | 5 | 71 | 7 | 7 | 130 | 110 | 3,5 | 10 |
Установочные размеры для электродвигателя АИС 71 с малыми фланцами
| Электродвигатель | d20 | d22 | d24 | d25 | l20 |
| M | S | P | N | T | |
|
АИС71, IMM71, RA71 (А2, В2, А4, В4, A6, B6) |
85/115 |
M6/M8 |
105/127 |
70/95 |
2,5 |
-
