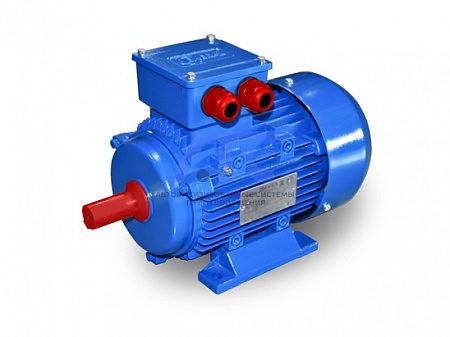

Электродвигатель евростандарт АИС 63 (А2, В2, А4, В4)
Электродвигатель евростандарт АИС 63 (А2, В2, А4, В4)
Асинхронные трёхфазные электродвигатели применяются во всех отраслях промышленности, в электроприводах различных устройств, механизмов и машин, не требующих регулирования частоты вращения (насосы, вентиляторы, компрессоры и т. п.).
Электродвигатель евростандарт АИС 63 (А2, В2, А4, В4)
Асинхронные трёхфазные электродвигатели применяются во всех отраслях промышленности, в электроприводах различных устройств, механизмов и машин, не требующих регулирования частоты вращения (насосы, вентиляторы, компрессоры и т. п.).
Электродвигатели с привязкой мощностей по зарубежным стандартам (DIN 42673, DIN42677, CENELEC - документ 28/64) находят применение в России в составе импортного оборудования.
Основное (базовое) исполнение – электродвигатель, предназначенный для режима работы S1, от сети переменного тока 50 Гц напряжением 380В (220В, 660В). Климатическое исполнение и категория размещения У3, степень защиты IP54 с типовыми техническими характеристиками, соответствующими требованиям стандартов.
Модифицированное исполнение – электродвигатель, изготовленный на основе узлов основных (базовых) двигателей с необходимыми конструктивными отличиями по способу монтажа, степени защиты, климатическому исполнению и другими отличиями.
Технические характеристики электродвигателя АИС 63
| Двигатель | Мощн., кВт | Синхронная частота вращения, об/мин | КПД, % | Cos φ | Скольжение, % | Номинальный ток при U=Δ220/Y380, А | Номинальный крутящий момент, Н*м | Iпуск/ Iном | Мпуск/ Мном | Ммакс/ Мном | Масса, кг |
|
АИС63А2 |
0,18 |
3000 |
65,0 |
0,80 |
9,3 |
0,91 / 0,53 |
0,63 |
5,5 |
2,3 |
2,3 |
4,5 |
|
АИС63В2 |
0,25 |
3000 |
68,0 |
0,81 |
9,3 |
1,2 / 0,69 |
0,88 |
5,5 |
2,3 |
2,3 |
4,7 |
|
АИС63А4 |
0,12 |
1500 |
57,0 |
0,72 |
12,7 |
0,77 / 0,45 |
0,87 |
4,4 |
2,1 |
2,2 |
4,5 |
|
АИС63В4 |
0,18 |
1500 |
60,0 |
0,73 | 12,7 |
1,1 / 0,63 |
1,3 |
4,4 |
2,1 |
2,2 |
4,7 |
Габаритные, установочные и присоединительные размеры электродвигателя АИС 63
| Габарит ЭД | Габаритные размеры | Установочные и присоединительные размеры, мм | ||||||||||||||||||||||
| l30 | l33 | h31 | d24 | d30 | b10 | l10 | l31 | d1 | d2 | l1 | l2 | b1 | b2 | h5 | h6 | h1 | h | h10 | d10 | d20 | d25 | l20 | d22 | |
| L | LC | HD | P | AC | A | B | C | D | DА | E | ЕА | F | FА | GA | GС | GD | H | HА | K | M | N | T | S | |
| АИС63 (А2, В2, А4, В4) | 224 | - | 174 | 140 | 123 | 100 | 80 | 40 | 11 | 11 | 23 | 23 | 4 | 4 | 12,5 | 12,5 | 4 | 63 | 7 | 7 | 115 | 95 | 3 | 10 |
Установочные размеры для электродвигателя АИС 63 с малыми фланцами
| Электродвигатель | d20 | d22 | d24 | d25 | l20 |
| M | S | P | N | T | |
|
АИС63 (А2, В2, А4, В4) |
75/100 |
M5/M6 |
87/112 |
60/80 |
2,5/3,0 |
-
