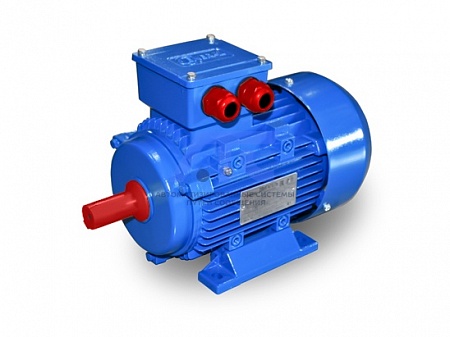

Электродвигатель евростандарт АИС 56 (А2, В2, А4, В4)
Электродвигатель евростандарт АИС 56 (А2, В2, А4, В4)
Асинхронные трёхфазные электродвигатели применяются во всех отраслях промышленности, в электроприводах различных устройств, механизмов и машин, не требующих регулирования частоты вращения (насосы, вентиляторы, компрессоры и т. п.).
Электродвигатель евростандарт АИС 56 (А2, В2, А4, В4)
Асинхронные трёхфазные электродвигатели применяются во всех отраслях промышленности, в электроприводах различных устройств, механизмов и машин, не требующих регулирования частоты вращения (насосы, вентиляторы, компрессоры и т. п.).
Электродвигатели с привязкой мощностей по зарубежным стандартам (DIN 42673, DIN42677, CENELEC - документ 28/64) находят применение в России в составе импортного оборудования.
Основное (базовое) исполнение – электродвигатель, предназначенный для режима работы S1, от сети переменного тока 50 Гц напряжением 380В (220В, 660В). Климатическое исполнение и категория размещения У3, степень защиты IP54 с типовыми техническими характеристиками, соответствующими требованиям стандартов.
Модифицированное исполнение – электродвигатель, изготовленный на основе узлов основных (базовых) двигателей с необходимыми конструктивными отличиями по способу монтажа, степени защиты, климатическому исполнению и другими отличиями.
Технические характеристики электродвигателя АИС 56
| Двигатель | Мощн., кВт | Синхронная частота вращения, об/мин | КПД, % | Cos φ | Скольжение, % | Номинальный ток при U=Δ220/Y380, А | Номинальный крутящий момент, Н*м | Iпуск/ Iном | Мпуск/ Мном | Ммакс/ Мном | Масса, кг |
|
АИС56А2 |
0,09 |
3000 |
62,0 |
0,77 |
10,0 |
0,50 / 0,29 |
0,32 |
5,2 |
2,1 |
2,2 |
3,8 |
|
АИС56В2 |
0,12 |
3000 |
64,0 |
0,78 |
10,0 |
0,64 / 0,37 |
0,42 |
5,2 |
2,1 |
2,2 |
4,0 |
|
АИС56А4 |
0,06 |
1500 |
56,0 |
0,70 |
13,3 |
0,41 / 0,24 |
0,44 |
4,0 |
2,0 |
2,0 |
3,8 |
|
АИС56В4 |
0,09 |
1500 |
58,0 |
0,72 | 13,3 |
0,57 / 0,33 |
0,66 |
4,0 |
2,0 |
2,1 |
4,0 |
Габаритные, установочные и присоединительные размеры электродвигателя АИС 56
| Габарит ЭД | Габаритные размеры | Установочные и присоединительные размеры, мм | ||||||||||||||||||||||
| l30 | l33 | h31 | d24 | d30 | b10 | l10 | l31 | d1 | d2 | l1 | l2 | b1 | b2 | h5 | h6 | h1 | h | h10 | d10 | d20 | d25 | l20 | d22 | |
| L | LC | HD | P | AC | A | B | C | D | DА | E | ЕА | F | FА | GA | GС | GD | H | HА | K | M | N | T | S | |
| АИС56 (А2, В2, А4, В4) | 201 | - | 156 | 120 | 112 | 90 | 71 | 36 | 9 | 9 | 20 | 20 | 3 | 3 | 10 | 10 | 3 | 56 | 7 | 5,8 | 100 | 80 | 3 | 7 |
Установочные размеры для электродвигателя АИС 56 с малыми фланцами
| Электродвигатель | d20 | d22 | d24 | d25 | l20 |
| M | S | P | N | T | |
|
АИС56 (А2, В2, А4, В4) |
65/85 |
M5/M6 |
77/98 |
50/70 |
2,5 |
-
