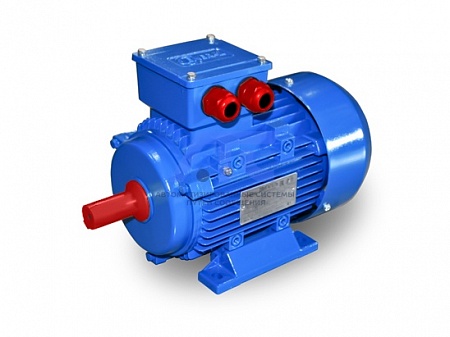

Электродвигатель евростандарт АИС 112 (M2, L2, N2, M4, N4, M6, M8)
Электродвигатель евростандарт АИС 112 (M2, L2, N2, M4, N4, M6, M8)
Асинхронные трёхфазные электродвигатели применяются во всех отраслях промышленности, в электроприводах различных устройств, механизмов и машин, не требующих регулирования частоты вращения (насосы, вентиляторы, компрессоры и т. п.).
Электродвигатель евростандарт АИС 112 (M2, L2, N2, M4, N4, M6, M8)
Асинхронные трёхфазные электродвигатели применяются во всех отраслях промышленности, в электроприводах различных устройств, механизмов и машин, не требующих регулирования частоты вращения (насосы, вентиляторы, компрессоры и т. п.).
Электродвигатели с привязкой мощностей по зарубежным стандартам (DIN 42673, DIN42677, CENELEC - документ 28/64) находят применение в России в составе импортного оборудования.
Основное (базовое) исполнение – электродвигатель, предназначенный для режима работы S1, от сети переменного тока 50 Гц напряжением 380В (220В, 660В). Климатическое исполнение и категория размещения У3, степень защиты IP54 с типовыми техническими характеристиками, соответствующими требованиям стандартов.
Модифицированное исполнение – электродвигатель, изготовленный на основе узлов основных (базовых) двигателей с необходимыми конструктивными отличиями по способу монтажа, степени защиты, климатическому исполнению и другими отличиями.
Технические характеристики электродвигателя АИС 112
| Двигатель | Мощн., кВт | Синхронная частота вращения, об/мин | КПД, % | Cos φ | Скольжение, % | Номинальный ток при U=Δ220/Y380, А | Номинальный крутящий момент, Н*м | Iпуск/ Iном | Мпуск/ Мном | Ммакс/ Мном | Масса, кг |
| АИС112М2 | 4 | 3000 | 84,2 | 0,88 | 4,0 | 14,2 / 8,2 | 13,3 | 7,5 | 2,2 | 2,3 | 28 |
| IMM112M2 | 4 | 3000 | 87,0 | 0,88 | 5,0 | 13,7 / 7,9 | 13,4 | 7,5 | 2,0 | 2,4 | 31,3 |
| RA112M2 | 4 | 3000 | 83,3 | 0,87 | 4,5 | 14,5 / 8,4 | 13,3 | 6,2 | 1,9 | 2,7 | 27 |
| АИС112L2 | 5,5 | 3000 | 88,0 | 0,88 | 5,0 | 18,6 / 10,8 | 18,4 | 7,5 | 2,1 | 2,4 | 34,2 |
| IMM112LM2 | 5,5 | 3000 | 88,0 | 0,88 | 5,0 | 18,6 / 10,8 | 18,4 | 7,5 | 2,1 | 2,4 | 35,2 |
| АИС112N2 | 6,3* | 3000 | 82,0 | 0,86 | 5,3 | 23,5 / 13,6 | 21,2 | 6,5 | 2,4 | 2,8 | 30,3 |
| АИС112М4 | 4 | 1500 | 84,2 | 0,82 | 4,3 | 15,2 / 8,8 | 26,6 | 7,0 | 2,3 | 2,3 | 29 |
| IMM112M4 | 4 | 1500 | 85,0 | 0,84 | 6,0 | 14,7 / 8,5 | 27,1 | 6,0 | 2,1 | 2,4 | 31,1 |
| RA112M4 | 4 | 1500 | 83,2 | 0,83 | 5,7 | 15,2 / 8,8 | 27,0 | 6,0 | 2,3 | 2,9 | 30 |
| АИС112N4 | 5,5* | 1500 | 82,0 | 0,73 | 6,0 | 24,1 / 14,0 | 37,3 | 6,0 | 2,6 | 2,8 | 36,1 |
| IMM112LS4 | 5,5 | 1500 | 82,0 | 0,80 | 6,0 | 22,0 / 12,7 | 37,3 | 6,0 | 2,2 | 2,6 | 35,0 |
| АИС112М6 | 2,2 | 1000 | 79,0 | 0,76 | 6,5 | 9,6 / 5,6 | 22,5 | 6,5 | 2,0 | 2,1 | 28 |
| IMM112M6 | 2,2 | 1000 | 81,5 | 0,74 | 5,5 | 9,6 / 5,5 | 22,2 | 6,0 | 1,9 | 2,2 | 30,9 |
| RA112M6 | 2,2 | 1000 | 78,5 | 0,77 | 6,0 | 9,6 / 5,5 | 22,4 | 4,5 | 1,7 | 2,4 | 27 |
| АИС112М8 | 1,5 | 750 | 74,0 | 0,70 | 8,0 | 7,6 / 4,4 | 20,8 | 4,4 | 1,8 | 2,0 | 28 |
| IMM112M8 | 1,5 | 750 | 76,0 | 0,70 | 6,0 | 7,4 / 4,3 | 20,3 | 3,7 | 1,6 | 2,0 | 30,4 |
* В таблице отмеченные этим знаком электродвигатели рассчитаны на режим работы S6-60%
Габаритные, установочные и присоединительные размеры электродвигателя АИС 112
| Габарит ЭД | Габаритные размеры | Установочные и присоединительные размеры, мм | ||||||||||||||||||||||
| l30 | l33 | h31 | d24 | d30 | b10 | l10 | l31 | d1 | d2 | l1 | l2 | b1 | b2 | h5 | h6 | h1 | h | h10 | d10 | d20 | d25 | l20 | d22 | |
| L | LC | HD | P | AC | A | B | C | D | DА | E | ЕА | F | FА | GA | GС | GD | H | HА | K | M | N | T | S | |
| АИС112 (М2, M4, M6, M8) | 402 | 466 | 295 | 250 | 220 | 190 | 140 | 70 | 28 | 28 | 60 | 60 | 8 | 8 | 31 | 31 | 7 | 112 | 12 | 12 | 215 | 180 | 4 | 15 |
| АИС112 (L2, N2, N4) | 391 | 455 | 259 | 250 | 226 | 190 | 140 | 70 | 28 | 28 | 60 | 60 | 8 | 8 | 31 | 31 | 7 | 112 | 12 | 12 | 215 | 180 | 4 | 15 |
| IMM112 (M2, LM2, M4, LS4, M6, M8) | 391 | 455 | 259 | 250 | 226 | 190 | 140 | 70 | 28 | 28 | 60 | 60 | 8 | 8 | 31 | 31 | 7 | 112 | 12 | 12 | 215 | 180 | 4 | 15 |
| RA112 (M2, M4, M6) | 420 | 475 | 277 | 250 | 218 | 190 | 140 | 70 | 28 | 24 | 60 | 50 | 8 | 8 | 31 | 27 | 7 | 112 | 12 | 12 | 215 | 180 | 4 | 15 |
Установочные размеры для электродвигателя АИС 112 с малыми фланцами
| Электродвигатель | d20 | d22 | d24 | d25 | l20 |
| M | S | P | N | T | |
|
АИС112, IMM112, RA112 (M2, L2, N2, M4, N4, M6, M8) |
130/165 | M8/M10 | 160/200 | 110/130 | 3,5 |
-
