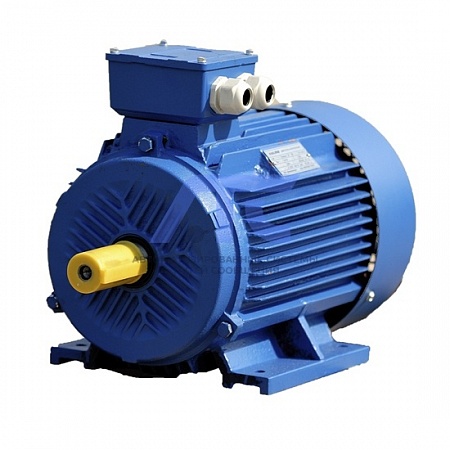

Электродвигатель евростандарт АИС 100 (L2, LA4, LB4, L6, LA8, LB8)
Электродвигатель евростандарт АИС 100 (L2, LA4, LB4, L6, LA8, LB8)
Асинхронные трёхфазные электродвигатели применяются во всех отраслях промышленности, в электроприводах различных устройств, механизмов и машин, не требующих регулирования частоты вращения (насосы, вентиляторы, компрессоры и т. п.).
Электродвигатель евростандарт АИС 100 (L2, LA4, LB4, L6, LA8, LB8)
Асинхронные трёхфазные электродвигатели применяются во всех отраслях промышленности, в электроприводах различных устройств, механизмов и машин, не требующих регулирования частоты вращения (насосы, вентиляторы, компрессоры и т. п.).
Электродвигатели с привязкой мощностей по зарубежным стандартам (DIN 42673, DIN42677, CENELEC - документ 28/64) находят применение в России в составе импортного оборудования.
Основное (базовое) исполнение – электродвигатель, предназначенный для режима работы S1, от сети переменного тока 50 Гц напряжением 380В (220В, 660В). Климатическое исполнение и категория размещения У3, степень защиты IP54 с типовыми техническими характеристиками, соответствующими требованиям стандартов.
Модифицированное исполнение – электродвигатель, изготовленный на основе узлов основных (базовых) двигателей с необходимыми конструктивными отличиями по способу монтажа, степени защиты, климатическому исполнению и другими отличиями.
Технические характеристики электродвигателя АИС 90
| Двигатель | Мощн., кВт | Синхронная частота вращения, об/мин | КПД, % | Cos φ | Скольжение, % | Номинальный ток при U=Δ220/Y380, А | Номинальный крутящий момент, Н*м | Iпуск/ Iном | Мпуск/ Мном | Ммакс/ Мном | Масса, кг |
|
АИС100L2 |
3 | 3000 | 82,6 | 0,87 | 4,7 | 11,0 / 6,4 | 10,0 | 7,5 | 2,2 | 2,3 |
24 |
|
IMM100L2 |
3 | 3000 | 84,5 | 0,88 | 5,0 | 10,6 / 6,1 | 10,1 | 7,0 | 2,0 | 2,2 |
26,1 |
|
RA100L2 |
3 | 3000 | 81,7 | 0,86 | 6,0 | 11,2 / 6,5 | 10,2 | 7,0 | 3,0 | 3,2 | 17 |
|
АИС100LA4 |
2,2 |
1500 | 81,0 | 0,81 | 5,3 | 8,8 / 5,1 | 14,8 | 7,0 | 2,3 | 2,3 |
23 |
|
IMM100LA4 |
2,2 | 1500 | 81,0 | 0,81 | 7,0 | 8,8 / 5,1 | 15,1 | 6,5 | 2,2 | 2,4 |
26,0 |
|
RA100LA4 |
2,2 | 1500 | 79,7 | 0,83 | 7,5 | 8,7 / 5,1 | 15,1 | 5,0 | 2,2 | 2,6 |
18,5 |
|
АИС100LB4 |
3 |
1500 | 82,6 | 0,82 | 5,3 | 11,6 / 6,7 | 20,2 | 7,0 | 2,3 | 2,3 |
25 |
|
IMM100LB4 |
3 |
1500 | 82,0 | 0,82 | 6,0 | 11,7 / 6,8 | 20,3 | 7,0 | 2,2 | 2,6 |
28,1 |
|
IMM100LB4 |
3 |
1500 | 81,5 | 0,82 | 5,0 | 11,8 / 6,8 | 20,1 | 5,5 | 1,9 | 2,7 |
26 |
|
АИС100L6 |
1,5 |
1000 | 76,0 |
0,76 |
8,0 | 6,8 / 4,0 | 15,6 | 5,5 | 2,0 | 2,1 |
23 |
|
IMM100L6 |
1,5 |
1000 |
77,0 |
0,72 | 7,5 | 7,1 / 4,1 | 15,5 | 6,0 | 2,0 | 2,2 |
25,8 |
|
RA100L6 |
1,5 |
1000 |
75,3 |
0,72 | 7,0 | 7,3 / 4,2 | 15,4 | 4,5 | 2,4 | 2,4 |
19 |
|
АИС100LA8 |
0,75 |
750 | 70,0 | 0,67 | 9,3 | 4,2 / 2,4 | 10,5 | 4,0 | 1,8 | 2,0 |
23 |
|
IMM100LA8 |
0,75 |
750 | 75,0 | 0,73 | 6,0 | 3,6 / 2,1 | 10,2 | 4,0 | 1,4 | 2,0 |
23,4 |
|
АИС100LB8 |
1,1 | 750 | 72,0 | 0,69 | 9,3 | 5,8 / 3,4 | 15,5 | 5,0 | 1,8 | 2,0 |
25 |
|
MM100LB8 |
1,1 |
750 | 72,0 | 0,68 | 7,0 | 5,9 / 3,4 | 15,1 | 3,5 | 1,4 | 2,0 |
25,2 |
Габаритные, установочные и присоединительные размеры электродвигателя АИС 90
| Габарит ЭД | Габаритные размеры | Установочные и присоединительные размеры, мм | ||||||||||||||||||||||
| l30 | l33 | h31 | d24 | d30 | b10 | l10 | l31 | d1 | d2 | l1 | l2 | b1 | b2 | h5 | h6 | h1 | h | h10 | d10 | d20 | d25 | l20 | d22 | |
| L | LC | HD | P | AC | A | B | C | D | DА | E | ЕА | F | FА | GA | GС | GD | H | HА | K | M | N | T | S | |
|
АИС100 (L2, LA4, LB 6, L6, LA 8, ) |
392 |
456 | 260 | 250 | 196 | 160 | 140 | 63 | 28 | 28 | 60 | 60 | 8 | 8 | 31 | 31 | 7 | 100 | 11 | 12 | 215 | 180 | 4 | 15 |
|
IMM100 (L2, LA4, LB8) |
360 |
424 | 247 | 250 | 226 | 160 | 140 | 63 | 28 | 28 | 60 | 60 | 8 | 8 | 31 | 31 | 7 | 100 | 12 | 12 | 215 | 180 | 4 | 15 |
|
IMM100 (LB4) |
420 |
475 | 277 | 250 | 218 | 160 | 140 | 63 | 28 | 24 | 60 | 50 | 8 | 8 | 31 | 27 | 7 | 100 | 12 | 12 | 215 | 180 | 4 | 15 |
|
RA100 (L2) |
356 |
404 | 227 | 250 | 175 | 160 | 140 | 63 | 28 | 19 | 60 | 40 | 8 | 6 | 31 | 21,5 | 7 | 100 | 12 | 12 | 215 | 180 | 4 | 15 |
|
RA100 (LA4, L6) |
378 |
426 | 227 | 250 | 175 | 160 | 140 | 63 | 28 | 19 | 60 | 40 | 8 | 6 | 31 | 21,5 | 7 | 100 | 12 | 12 | 215 | 180 | 4 | 15 |
Установочные размеры для электродвигателя АИС 90 с малыми фланцами
| Электродвигатель | d20 | d22 | d24 | d25 | l20 |
| M | S | P | N | T | |
|
АИС100, IMM100, RA100 (L2, LA4, LB4, L6, LA8, LB8) |
130/165 |
M8/M10 | 160/200 | 110/130 |
3,5 |
-
