Электродвигатель для частотного регулирования с независимой вентиляцией АДЧР «B»

Электродвигатель для частотного регулирования с независимой вентиляцией АДЧР «B»

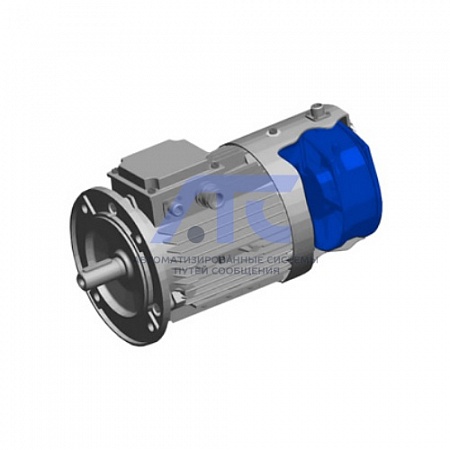

Электродвигатель АДЧР модификации «В» (Компоновка: встроенный вентилятор)		Электродвигатель АДЧР модификации «В» (Компоновка: вентилятор «наездник»)

Комплектация: Электродвигатель с принудительной вентиляцией. Электромагнитный тормоз, датчик скорости/положения отсутствуют.

Назначение: для использования в составе частотно-регулируемого привода при продолжительной работе во всех диапазонах рабочих скоростей. Используются в приводе конвейерных систем, центрифуг, автоматических линий и т.п. Изготавливаются во всех габаритных размерах электродвигателей.

Ограничения в применении: так как датчик скорости/положения в данной модификации отсутствует, то максимальная глубина регулирования с преобразователем частоты может составлять 1:10, при использовании специальных типов инверторов до 1:20…40.

Варианты исполнения принудительной вентиляции:

• Встроенный вентилятор. Разъем управления вентилятором устанавливается на кожухе вентиляции. Может устанавливаться встроенный вентилятор с собственной клеммной коробкой (электродвигатели 250-315 габарита), в этом случае разъем не устанавливается. Напряжение питания вентилятора для габаритов 63÷100 – однофазное, 220В; для габаритов 112÷315 – трехфазное, 380В. Ток цепи вентилятора не более 2А
• Вентилятор «наездник». Питание вентилятора осуществляется непосредственно через клеммную коробку вентилятора «наездника». Напряжение питания - трехфазное, 380В. Ток цепи вентилятора не более 3А
