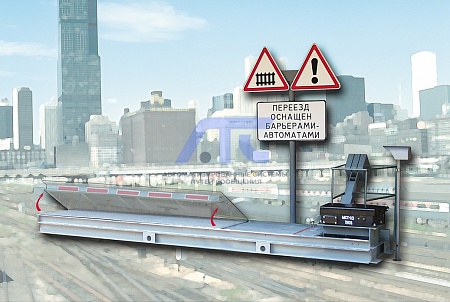

Устройство заградительное переездное УЗП — это комплект из четырех устройств заградительных, также называемый «Устройство заграждения железнодорожного переезда УЗП». УЗП представляет собой металлическую конструкцию, устанавливаемую на бетонном фундаменте в теле автомобильной дороги между шлагбаумом и железнодорожным полотном, а также релейные шкафы УЗП и переездную сигнализацию.

В состав УЗП входят 4 шт. устройств заградительных (УЗ), предназначенных для ограждения железнодорожных переездов путем поднятия крышки при запрещающем сигнале переездных светофоров. Устройство заградительное имеет два исполнения — правое и левое, что позволяет производить установку в правую или левую часть автодороги и два варианта, в зависимости от ширины перекрываемой проезжей части автодороги:

— Г9109.7 (правое) и Г9109.7-01 (левое) — при ширине проезжей части 8…10 м;

— Г9701.1 (правое) и Г9701.1-01 (левое) — при ширине проезжей части менее 8 м.

Также укороченный вариант устройства заградительного может иметь обозначения В9701.1 (правое) и В9701.1-01 (левое).

Климатическое исполнение УХЛ1 по ГОСТ 15150-69.

На железнодорожном переезде с автоматической переездной сигнализацией УЗП обеспечивает:

• механическое ограждение зоны переезда;
• исключение возможности въезда транспортных средств на огражденный переезд;
• обеспечение возможности выезда транспортных средств, оказавшихся в зоне переезда после его ограждения;
• обнаружение транспортных средств в зоне крышек УЗ при ограждении переезда;
• информирование дежурного работника о техническом состоянии.

Технические характеристики УЗП (одного устройства заградительного):
