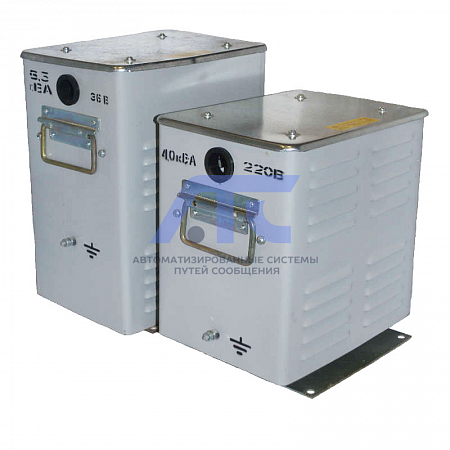

Трансформаторы трехфазные 5,0 кВА ТСМР-5,0; ТСЗМР-5,0

Трансформаторы трехфазные, разделительные и безопасные разделительные серий ТСМР, ТСЗМР общего назначения с номинальным напряжением до 1000В.

Разделительный трансформатор – это трансформатор, первичная обмотка которого электрически не связана со вторичными обмотками с целью исключения опасности, обусловленной возможностью случайного одновременного прикасания к земле и токоведущим частям или нетоковедущим частям, которые могут оказаться под напряжением в случае повреждения изоляции.

Безопасный разделительный трансформатор – это разделительный трансформатор, предназначенный для питания цепей сверхнизким (до 50 В) напряжением.

Трансформаторы предназначены для включения в трехфазную сеть переменного тока частоты 50 Гц или 60 Гц и питания пониженным напряжением выпрямительных схем, станков, электрического инструмента и различных потребителей в электроустановках общего назначения. Трансформаторы ТСЗМР снабжены защитным кожухом.

Климатическое исполнение У, УХЛ категории размещения 2; 3 по ГОСТ 15150.
Климатическое исполнение ОМ; Т категории размещения 3; 5 по ГОСТ 15150.
Класс трансформаторов I, II по ГОСТ 30030.

Расшифровка условного обозначения трансформаторов серии ТСМР, ТСЗМР:

Т – трехфазный;
С – сухой, охлаждение естественное воздушное;
М – многоцелевое назначение;
З – защищенный;
Р – разделительный;
Числовое значение в киловольт–амперах – номинальная мощность.

По условиям установки на месте работы трансформаторы относятся к стационарным.
Степень защиты IP00; IP22; IP23 по ГОСТ 14254.
Трансформаторы соответствуют требованиям пожарной безопасности по ГОСТ 12.1.004.
Конструкция трансформаторов соответствует требованиям безопасности ГОСТ 12.2.007.0; ГОСТ 12.2.007.2.
Трансформаторы соответствуют требованиям ИАЯК. 671111. 067 ТУ; ГОСТ 30300.
Схемы и группы соединения обмоток:
Yн/∆-11; ∆/∆-0; ∆/Yн-1; Yн/Y-0

Примечание: По согласованию сторон трансформаторы могут выпускаться с другими сочетаниями напряжения.
В соответствии с ГОСТ IEC 61558-2-6 возможно изготовление безопасных разделительных трансформаторов большей номинальной мощности по взаимному соглашению с потребителем.
