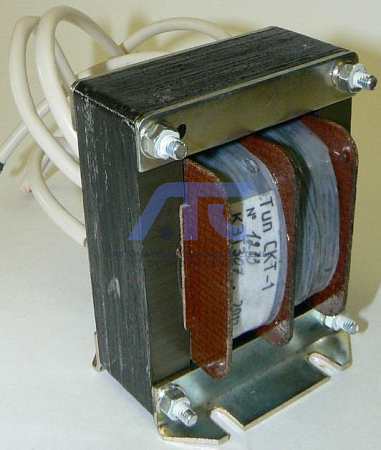

Трансформатор стрелочный контрольного типа СКТ-I

Наименование изделия

«Трансформатор стрелочный контрольный 22170-00-00 ТУ 32 ЦШ 620-94» (код СКМТР: 3413230137)

Ввод в эксплуатацию

22170-00-00 (исполнение УХЛ) – 1994 год.

Техническая и эксплуатационная документация

ТУ 32 ЦШ 620-94, 22170-00-00ПС (ввод в 1994 г.) Литера «А».

Область применения

Трансформатор стрелочный контрольного типа СКТ-I предназначен для эксплуатации в составе управления стрелочными электроприводами.

Назначение

Трансформатор стрелочный контрольного типа СКТ-I служит для установки в пусковых стрелочных блоках ПС-110М и ПС-220М для питания схемы управления стрелочным электроприводом.

Технические характеристики

• Напряжение первичной обмотки: 220/110 В;
• Напряжение вторичной обмотки (при холостом ходе): 173 В;
• Напряжение вторичной обмотки (при нагрузке): 165 В;
• Ток первичной обмотки: 0,053 А;
• Ток вторичной обмотки: 0,055 А;
• Ток холостого хода: 0,025 А;
• Габаритные размеры: 68х90х61 мм;
• Масса: не более 1,1 кг.

Гарантийный срок эксплуатации: 36 месяцев со дня ввода в эксплуатацию.
