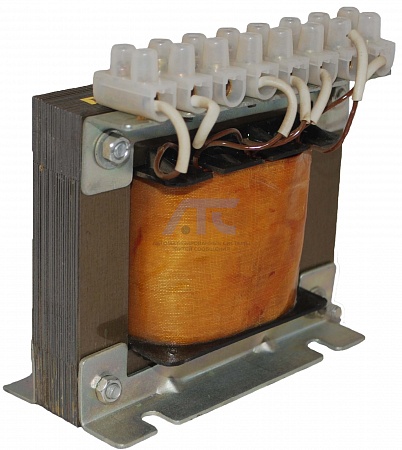

Трансформатор однофазный ОСМР-0,05

Трансформаторы однофазные, разделительные и безопасные разделительные серии ОСМР, ОСМРТ, ОСЗМР общего назначения с номинальным напряжением до 1000В.

Разделительный трансформатор – это трансформатор, первичная обмотка которого электрически не связана со вторичными обмотками с целью исключения опасности, обусловленной возможностью случайного одновременного прикасания к земле и токоведущим частям или нетоковедущим частям, которые могут оказаться под напряжением в случае повреждения изоляции.

Безопасный разделительный трансформатор – это разделительный трансформатор, предназначенный для питания цепей сверхнизким (до 50 В) напряжением.

Трансформаторы предназначены для включения в однофазную сеть переменного тока частоты 50 Гц или 60 Гц и питания пониженным напряжением цепей управления, местного освещения (в том числе низковольтное освещение), сигнализации и автоматики, электродвигателей, в источниках бесперебойного питания; для бытовых нужд. Трансформаторы ОСЗМР снабжены защитным кожухом.

Климатическое исполнение У, УХЛ категории размещения 2; 3; 4 по ГОСТ 15150.
Климатическое исполнение ОМ, Т категории размещения 3; 5 по ГОСТ 15150.

Расшифровка условного обозначения трансформаторов серии ОСЗМР:

О – однофазный;
С – сухой, охлаждение естественное воздушное;
З – защищенный;
М – многоцелевое назначение;
Р - разделительный;
ОСМР1: 1 – видоизменение конструкции.
Числовое значение в киловольт–амперах – номинальная мощность.

По условиям установки на месте работы трансформаторы относятся к стационарным.
Степень защиты IP00 по ГОСТ 14254 для ОСМР И ОСМР Т;
и IP21; IP22; IP23 по ГОСТ 14254 для ОСЗМР.
Класс трансформаторов I, II по ГОСТ 30030.

Трансформаторы соответствуют требованиям пожарной безопасности по ГОСТ 12.1.004.
Конструкция трансформаторов соответствует требованиям безопасности ГОСТ 12.2.007.0; ГОСТ 12.2.007.2.
Трансформаторы соответствуют требованиям ИАЯК. 671111. 067 ТУ; ГОСТ 30030.

Примечание:

По согласованию сторон трансформаторы могут выпускаться с другими сочетаниями напряжения.
В соответствии с ГОСТ IEC 61558-2-6 возможно изготовление безопасных разделительных трансформаторов большей номинальной мощности по взаимному соглашению с потребителем.
