Путевой трансформатор ПРТ-АГВ II исп

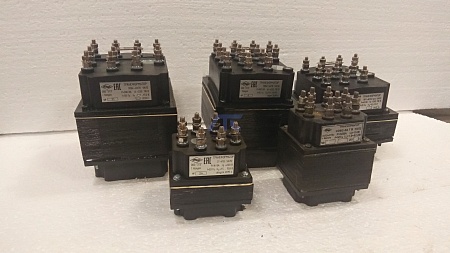

Трансформаторы автоблокировочные типов ПОБС, ПРТ, ПТ, ПТМ, РТ, РТЭ, С0БС, СТ, применяются на железных дорогах для питания цепей автоблокировки и сигнализации в электрических сетях переменного тока частотой 25 и 50 Гц

Трансформаторы путевые и сигнальные с улучшенной герметизацией имеют в своем названии аббревиатуру ГВ. Электрические параметры, а также габаритные и присоединительные размеры соответствуют трансформаторам общепромышленного исполнения, вместе с тем значительно улучшена влагозащита трансформатора.

В трансформаторах серии ГВ основание и верхняя крышка изготовлены из стеклонаполненного армамида, а внутренняя часть собранного трансформатора полностью залита специальным электротехническим компаундом, что обеспечивает герметичность катушки и выводов контактной группы.

Структура условного обозначения

ПОБС-ХА:
П - путевой; О - однофазный; Б - броневой; С - сухой;
X - порядковый номер типа (2; 3; 5);А - видоизменение трансформатлра.
ПРТ-А: ПРТ - путевой релейный трансформатор; А - видоизменение трансформатора.
ПТ-25А: ПТ - путевой трансформатор; 25 - частота тока, Гц; А – видоизменение трансформатора.
ПТМ-А: ПТМ - путевой трансформатор малогабаритный; А - видоизменение трансформатора.
РТЭ-1А: РТЭ - релейный трансформатор для электрофицированных участков;1- порядковый номер; А - видоизменение трансформатора.
СОБС-ХХ: СОБС - сигнальный однофазный броневой; сухой; XX — порядковый номер (2А; 3А; 3Б).
СТ-Х: СТ - сигнальный трансформатор; X — порядковый номер (4; 5; 6; 3 С).
Противопожарное исполнение (П);
Герметизированное исполнение (Г).

Условия эксплуатации:

высота над уровнем моря не более 1000 м;
Температура окружающего воздуха от минус 40 до +40 °С;
Относительная влажность воздуха до 80% при температуре 20 °С;
Окружающая среда невзрывоопасная, не содержащая едкие пары в концентрациях, разрушающих металлы и изоляцию,
не насыщенная токопроводящей пылью;
Установка в металлических шкафах или помещениях закрытого типа;
Охлаждение естественное воздушное.

Гарантийный срок эксплуатации трансформатора составляет 60 месяцев со дня ввода в эксплуатацию. Гарантийный срок хранения трансформатора составляет 12 месяцев со дня изготовления.
