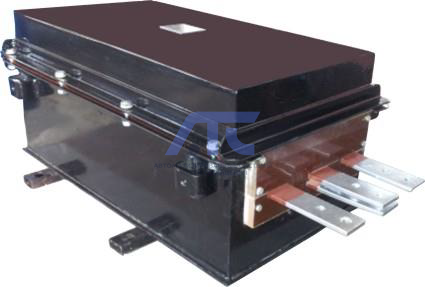

Дроссель-трансформатор ДТЕМГ-0,17-1500

Наименование изделия

Дроссель-трансформатор постоянного тока для метрополитена ДТЕМГ-0,17-1500 малообслуживаемый, герметизированный

Преимущества изделия

Дроссель-трансформатор ДТЕМГ-0,17-1500 отличается от серийно выпускаемых в настоящее время тем, что он выполнен в необслуживаемом и герметичном исполнении и способен пропускать обратные тяговые токи большего значения.

Эксплуатационные качества изделия

В процессе эксплуатации разработанного дроссель-трансформатора отпадает необходимость осуществлять контроль уровня и качество охлаждающего масла вследствие того, что дроссель-трансформатор залит диэлектрическим теплопроводным компаундом, предназначенным для охлаждения дроссель-трансформатора и являющийся заменителем масла. Применение компаунда позволило повысить уровень воздействия механических и климатических нагрузок.

Технические характеристики изделия

• Дроссель-трансформатор ДТЕМГ-0,17-1500 предназначен для включения в цепи обратного тягового тока и рельсовые цепи автоблокировки метрополитенов;
• Дроссель-трансформатор рассчитан для пропуска длительного постоянного обратного тока силой 1500 А через каждую секцию основной обмотки и 3000 А через средний вывод основной обмотки;
• Дроссель-трансформатор устойчиво работает при наличии асимметрии тягового тока до 600 А;
• Полное сопротивление переменному току частоты 50Гц при напряжении 0,5 В на его основной обмотке и при отсутствии подмагничивания постоянным током: 0,165-0,175 Ом;
• Сопротивление основной обмотки постоянному току при температуре 20ºС: не более 0,495 мОм.
• Масса: 340 кг.
• Габаритные размеры: 950×370×500 мм.
