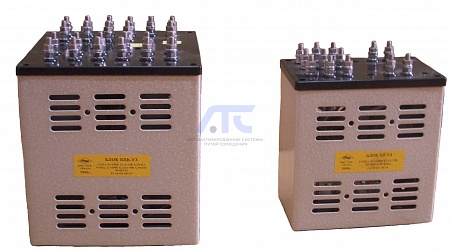

Блок питания БРК-У3

Блоки питания для устройств сигнализации, централизации и блокировки железнодорожного транспорта.

Блок типа БПК предназначен для питания и предварительного кодирования рельсовой цепи с питающего ее конца, блок типа БРК — для питания двухэлементных реле и предварительного кодирования рельсовой цепи с питающего ее конца.

Все три типа блоков применяются в станционных рельсовых цепях на участках железных дорог с электрической тягой на постоянном токе.

Структура условного обозначения

БПКР-ХЗ:

Б — блок; П - питания; К — кодирования; Р — релейный;
ХЗ — климатическое исполнение (У, Т) и категория размещения по ГОСТ 15150-69 и ГОСТ 15543.1-89.

Условия эксплуатации:

• Высота над уровнем моря: не более 1000 м
• Температура окружающей среды: °С -40…+40
• Относительная влажность воздуха при температуре: 20 °С, %
• Окружающая среда: Невзрывоопасная, не содержащая, агрессивных газов и паров в концентрациях, разрушающих металл и изоляцию, не насыщенная водяными парами и токопроводящей пылью, отсутствие непосредственного воздействия солнечной радиации
• Требования пожарной безопасности: ГОСТ 12.1.004-91
• Требования техники безопасности ГОСТ 12.2.007.2-75

Нормативно-технический документ на блок для внутригосударственных и экспортных поставок: ТУ 16-517.891-75

ТЕХНИЧЕСКИЕ ДАННЫЕ

Питание и предварительное кодирование рельсовых цепей, а также подключение к ним двухэлементных реле типов ДСР-12 и ДСШ-14 осуществляются соответствующими блоками. Питание рельсовых цепей осуществляется напряжением 220 В с частотой тока 25 Гц, а для кодирования - от сети напряжением 220 В с частотой тока 50 Гц.

Срок службы блоков до списания не менее 20 лет.

Гарантийный срок - 3 года со дня ввода блоков в эксплуатацию.
