Стрелочный перевод типа Р65 марки 1/9 проект ЛПТП.665121.102М
Стрелочный перевод предназначен для использования на металлургических предприятиях. Крестовина цельнолитая из высокомарганцовистой стали. Контррельс выполнен из рельсового проката. Перевод выполнен на подкладках с высокими ребордами, кроме одиночных подкладок. Остряки и рамные рельсы закалены ТВЧ.
Стрелочный перевод предназначен для использования на металлургических предприятиях. Крестовина цельнолитая из высокомарганцовистой стали. Контррельс выполнен из рельсового проката. Перевод выполнен на подкладках с высокими ребордами, кроме одиночных подкладок. Остряки и рамные рельсы закалены ТВЧ.
Технические характеристики:
| Вид стрелочного перевода | обыкновенный |
| Ширина колеи, мм | 1524 |
| Полная длина, мм | 26039 |
|
Радиус бокового пути, мм стрелки переводной кривой |
208300 200000 |
| Максимальная статическая нагрузка на рельс, кН | 320 |
|
Максимальная скорость движения: по прямому пути, км/ч по боковому пути, км/ч |
50 45 |
| Нормативный ресурс до снятия стрелочного перевода, млн. т | 70 |
| Максимальная масса отгрузочного места, т | 12500 |
| Максимальная масса отгрузочного места, т | 1,7 |
| Масса, т (без брусьев), не более | 11,5 |
Форма отгрузки:
В полувагоне от 1 до 5 комплектов.
Комплект поставки:
| Рельс рамный прямой с остряком кривым, шт. | 1 |
| Рельс рамный кривой с остряком прямым, шт. | 1 |
| Крестовина, шт. | 1 |
| Рельс крестовины с контррельсом, шт. | 2 |
|
Рельсы длиной, мм: 5332 5366 5442 8812 8843 |
2 1 1 1 2 |
| Накладка 1Р65 ГОСТ 8193-73, шт. | 20 |
| Подкладка СД65 ГОСТ 8194-75, шт. | 110 |
| Пакет подкладок к переводу, шт. | 1 |
| Ящик с деталями стрелочного перевода, шт. | 1 |
В комплект поставки не включены:
| Стык изолирующий ЦП478-02, комплект | 2* |
| Гарнитура электропривода, комплект | 1 |
| Электропривод СП-6, шт. | 1 |
| Шуруп путевой 24х170 ГОСТ 809-71, шт. | 264 |
| Костыль 1.165 ГОСТ 5812-82, шт. | 550 |
| Брусья деревянные, комплект | 1 |
* Возможна поставка по отдельному заказу

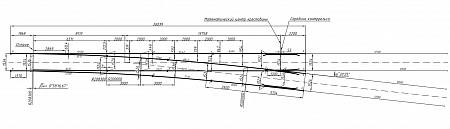

Схема геометрических размеров:

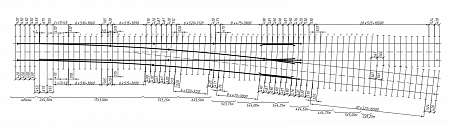

Схема укладки:
-
